E2EC-CR8D1 2M

Cable Amplifier Proximity Sensor


アンプ中継近接センサ, シールドタイプ, 円柱型, φ3, 検出距離 0.8mm, 直流2線式, NO, コード引き出しタイプ, 2m

As of August 8, 2024


検出ヘッドサイズ	φ3
タイプ	円柱型、シールドタイプ
電源の種類	直流2線式

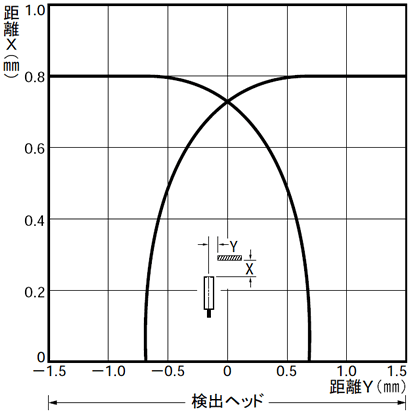

検出距離	0.8mm ±15%
設定距離	0～0.56mm
応差	検出距離の10%以下
検出可能物体	磁性金属(非磁性金属は検出距離が低下します)
標準検出物体	鉄5×5×1mm
応答周波数	1.5kHz（平均値）
電源電圧	DC12～24V リップル(p-p) 10%以下
使用電圧範囲	DC10～30V

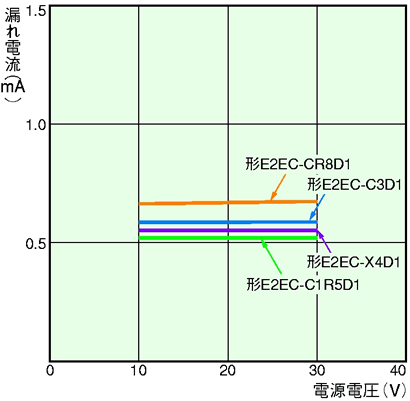

漏れ電流	0.8mA以下
制御出力（開閉容量）	5～100mA

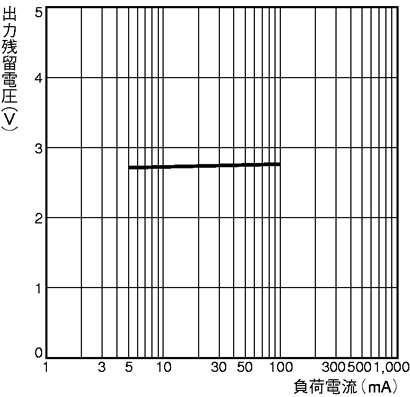

制御出力（残留電圧）	3V以下 (負荷電流100mA、コード長2m時)

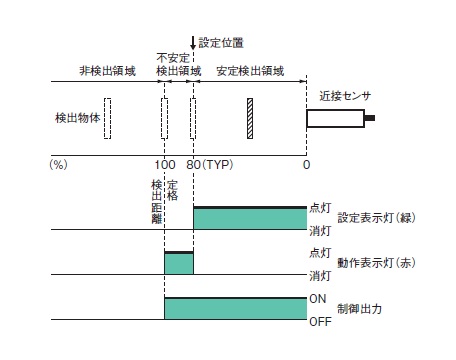

表示灯	動作表示灯(赤)、設定表示灯(緑)
動作モード	NO

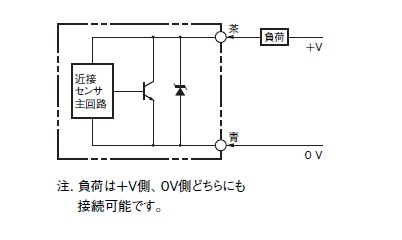

保護回路	負荷短絡保護サージ吸収
使用温度範囲	-25～70℃
保存温度範囲	-25～70℃
使用湿度範囲	35～95%RH
保存湿度範囲	35～95%RH
温度の影響	-25～+70℃の温度範囲内で、23℃時の検出距離の±20%以下
電圧の影響	定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±1%以下
絶縁抵抗	充電部一括とケース間: 50MΩ以上(DC500Vメガにて)
耐電圧	充電部一括とケース間: AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 1000m/s² X、Y、Z各方向 10回
保護構造	IEC: IP67 社内規格: 耐油(センサヘッド部のみ)

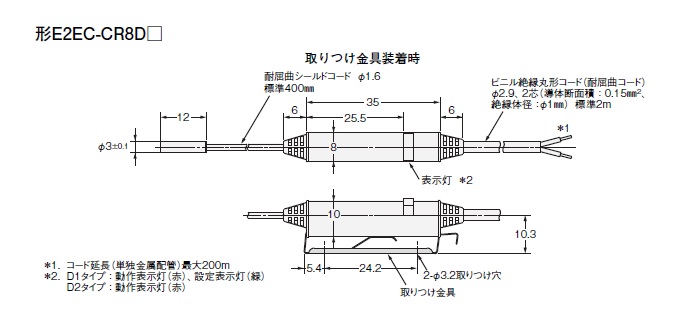

接続方式	コード引き出しタイプ (2m)
質量	梱包状態: 約45g
材質	ケース: 黄銅検出面: ABS
付属品	取扱説明書、アンプ取りつけ金具
