GlobalD4N-922G
Safety Limit Switch
小形セーフティ・リミットスイッチ, M12コネクタ, 1コンジット, 2NC（スナップ・アクション）, 可変ローラ・レバー形・フォームロックタイプ（金属レバー、樹脂ローラ）
| アクチュエータ |
可変ローラ・レバー形 |
|---|---|
| 動作方式 |
スナップアクション |
| 接点構成 |
2NC |
| 保護構造 |
IP67 |
- 定格/仕様
As of March 17, 2025
| 動作方式 | スナップアクション |
|---|---|
| アクチュエータ | 可変ローラ・レバー形 φ17.5×6.8 金属レバー、樹脂ローラ R20～66 フォームロックタイプ |
| 定格周波数 | 50/60Hz |
| 接点構成 | 2NC |
| 負荷 | 一般負荷/微小負荷共用 |
| コンジット | M12コネクタ コンジット数: 1 |
| 周囲温度範囲 | 使用時: -30～70℃ (ただし、氷結しないこと） |
| 周囲湿度範囲 | 95%RH以下 |
| 許容操作頻度 | 30回/分以下 |
|---|---|
| 接触抵抗 (初期値) | 25mΩ以下 |
| 絶縁抵抗 | 100MΩ以上 |
| インパルス耐電圧 | 同極端子間: 2.5kV 異極端子間: 4kV 各端子と非充電金属部間: 6kV |
| 耐久性 | 電気的: 30万回以上 (AC250V 10A)、50万回以上 (AC250V 3A) 機械的: 1500万回以上 |
| 耐振動 | 誤動作: 10～55Hz 片振幅 0.75mm |
| 耐衝撃 | 耐久: 1000m/s2 誤動作: 300m/s2 |
| 保護構造 | IP67 |
| 感電保護クラス | Class II (二重絶縁) |
| 動作に必要な力（OF） | 規格値 最大 4.5N |
|---|---|
| もどりの力（RF） | 規格値 最小 0.4N |
| 動作までの動き（PT） | 規格値 18～27° |
| 応差の動き（MD） | 規格値 最大 14° |
| 動作後の動き（OT） | 規格値 最小 40° |
| 全体の動き（TT） | 参考値 80° |
| 直接開路動作力（DOF） | 規格値 最小 20N |
| 直接開路動作までの動き（DOT） | 規格値 最小 50° |
As of March 17, 2025

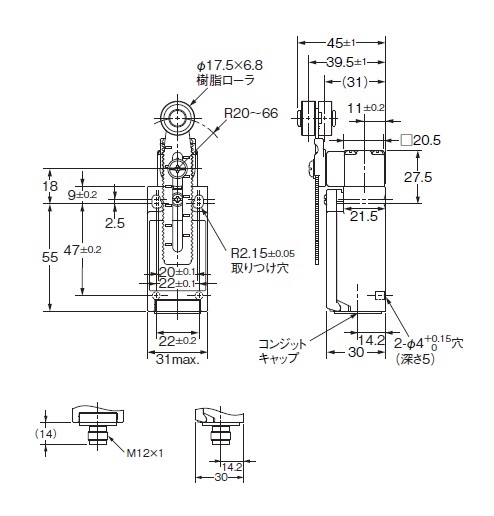

- 外形図
As of March 17, 2025

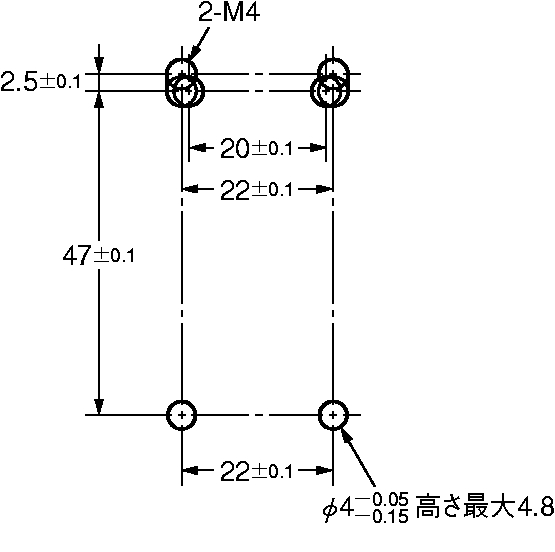

取りつけ穴加工図
As of March 17, 2025
- 回路構成
As of March 17, 2025
コネクタピン配置図
As of March 17, 2025
