E3S-CL1 2M

Distance-settable Photoelectric Sensor with Metal Case


距離設定形光電センサ（メタルケース）, 検出距離 5～200mm, コード引き出しタイプ, 2m

検出方式	距離設定形
検出距離	白画用紙200×200mm、設定距離200mm: 5～200mm
光源	赤色発光ダイオード (660 nm)
接続方式	コード引き出しタイプ

Item list of E3S-CL

定格/性能
外形図
出力段回路図

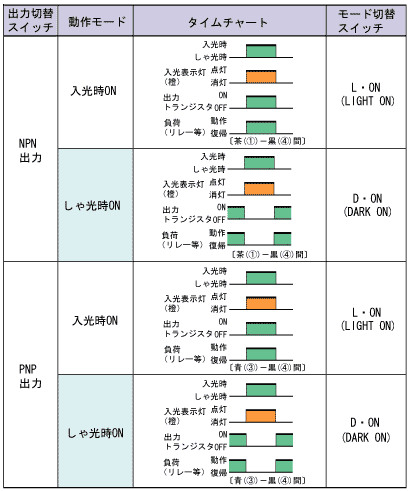

タイムチャート
動作領域特性
距離特性

定格/性能

As of July 25, 2024


形状	角型
検出方式	距離設定形
検出距離	白画用紙200×200mm、設定距離200mm: 5～200mm
設定距離	白画用紙200×200mm: 40～200mm
応差	設定距離の2%以下
反射率特性(白黒誤差)	設定距離の2%以下
光源	赤色発光ダイオード (660 nm)
電源電圧	DC10～30V リップル(p-p)10%含む
消費電流	35mA以下
制御出力	NPN/PNPオープンコレクタ (切替) DC30V以下 100mA以下残留電圧: 1.2V以下 (NPN出力) 残留電圧: 2V以下 (PNP出力)
動作モード	入光ON/遮光ON 切替式
保護回路	出力短絡保護、電源逆接続保護
応答時間	動作・復帰: 1ms以下
感度調整	6回転エンドレス・ボリウム(インジケータ付)
使用周囲照度	白熱ランプ: 5,000lx以下太陽光: 10,000lx以下
使用温度範囲	-25～55℃（ただし、氷結、結露しないこと）
保存温度範囲	-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、結露しないこと）
保存湿度範囲	35～95%（ただし、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回
保護構造	IEC: IP67 NEMA 6P (ただし、屋内使用に限る)
接続方式	コード引き出しタイプ (コード長 2m)
表示灯	入光表示灯(橙)、安定表示灯(緑)
質量	梱包状態: 約170g
付属品	取扱説明書、取りつけ金具、調整用ドライバ、六角ボルト M4×12(ばね座金、平座金付)
材質	ケース: 亜鉛ダイカストレンズ部: メタクリル樹脂カバー: ポリエーテルサルフォン取りつけ金具: ステンレス (SUS304)
