A22TK-2LR-12-K01-SJ

Safety Key Selector Switch


セーフティ・キーセレクタスイッチ, 2ノッチ, キーを外す位置: 左, NC接点クローズのキー位置: 右, 2b+1a, キー付き（No.01）, キー抜け防止機能付きタイプ

As of July 25, 2024


種類		セーフティ・キーセレクタスイッチ
分類		キー抜け防止機能付きタイプ
ノッチ数		2ノッチ
操作部	操作部形状	キー形
抜き差し位置		左側
NC接点がクローズする位置		右側
負荷		一般負荷用

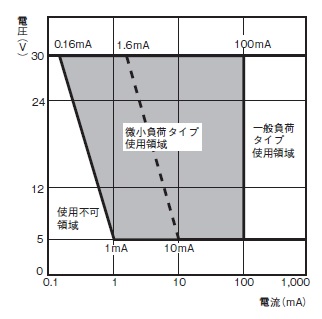

最小適用負荷		DC5V 10mA
接点定格	接点構成	2b+1a
	定格通電電流	10A
	開閉能力(AC)	抵抗負荷(AC-12): AC24V 10A/AC110V 10A/AC220V 6A/AC380V 3A/AC440V 2A 誘導負荷(AC-15): AC24V 10A/AC110V 5A/AC220V 3A/AC380V 2A/AC440V 1A
	開閉能力(DC)	抵抗負荷(DC-12): DC24V 10A/DC110V 2A/DC220V 0.6A/DC380V 0.2A 誘導負荷(DC-13): DC24V 1.5A/DC110V 0.5A/DC220V 0.2A/DC380V 0.1A
	開閉能力説明	測定条件: 周囲温度 20±2℃、周囲湿度 65±5%RH、操作ひん度 20回/min
端子仕様		ねじ締め端子 (M3.5)
許容操作頻度		電気的: 30回/分機械的: 30回/分
絶縁抵抗		100MΩ以上 (DC500Vメガ)
耐電圧		同極端子間: AC2500V 50/60Hz 1min 各端子とアース間: AC2500V 50/60Hz 1min
耐振動		誤動作: 10～55Hz 複振幅 1.5mm (誤動作1ms以内)
耐衝撃		耐久: 1000m/s² 誤動作: 最大250m/s² (誤動作1ms以内)
周囲温度範囲		使用時: -20～70℃ (ただし、氷結、結露しないこと) 保存時: -40～70℃
周囲湿度範囲		使用時: 35～85%RH
保護構造		パネル前面: IP65
感電保護クラス		Class II
PTI（トラッキング特性）		175
汚染度		3 (EN60947-5-1)
