E2J-JC4A 2M

Long Sensing-distance Capacitive Separate Amplifier Proximity Sensor


静電容量形アンプ分離近接センサ, 長距離タイプ, アンプユニット部, 直流3線式, NPNオープンコレクタ, コード引き出しタイプ, 2m

As of August 8, 2024


タイプ	アンプユニット
電源の種類	直流3線式
電源電圧	DC24V±20% リップル(p-p) 10%以下
消費電流	30mA以下

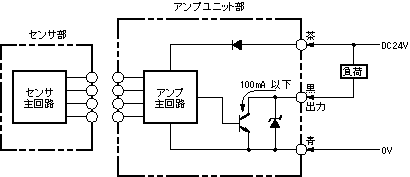

制御出力（出力形式）	NPNオープンコレクタ
制御出力（開閉容量）	100mA以下 (DC30V以下)
制御出力（残留電圧）	1V以下
表示灯	動作表示灯(橙)、電源表示灯(緑)
動作モード	NO/NC 切替式
感度調整	8回転ボリウム
保護回路	負荷短絡保護電源逆接続保護サージ吸収
使用温度範囲	-10～55℃
保存温度範囲	-10～55℃
使用湿度範囲	35～85%RH
保存湿度範囲	35～85%RH
温度の影響	0～+40℃の温度範囲内で、23℃時の検出距離の±25%以下
電圧の影響	定格電源電圧±20%の範囲内で、定格電源電圧時の検出距離の±1%以下
絶縁抵抗	充電部一括とケース間: 50MΩ以上(DC500Vメガにて)
耐電圧	充電部一括とケース間: AC1000V 50/60Hz 1min
耐振動	耐久: 10～150Hz 複振幅 1.5mm または 100m/s² X、Y、Z各方向 2h
耐衝撃	耐久: 300m/s² X、Y、Z各方向 3回
保護構造	IEC: IP50
接続方式	コード引き出しタイプ (2m)
質量	梱包状態: 約60g
材質	ケース: ABS
付属品	取扱説明書、取りつけ金具
組合せアンプ/ヘッド	E2J-W10MA、E2J-W20MA
