E2K-F10MC1 2M

Flat Proximity Sensor


フラットタイプ近接センサ, 静電容量形, 非シールド, 検出距離 10mm, NO, コード引き出しタイプ, 2m

As of August 8, 2024

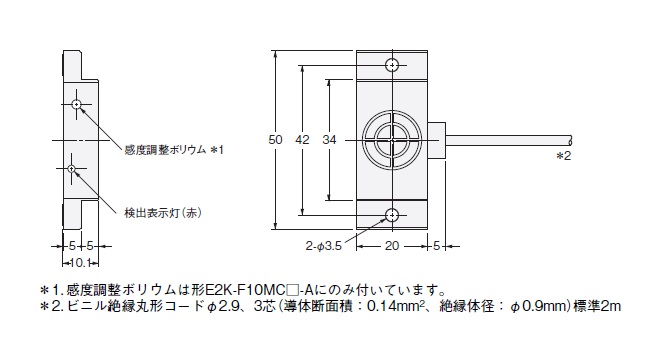

検出ヘッドサイズ	50mm×10.1mm×20mm
タイプ	角型、静電容量形、非シールドタイプ
電源の種類	直流3線式
検出距離	10mm ±10%
設定距離	0～7.5mm
応差	検出距離の15%以下

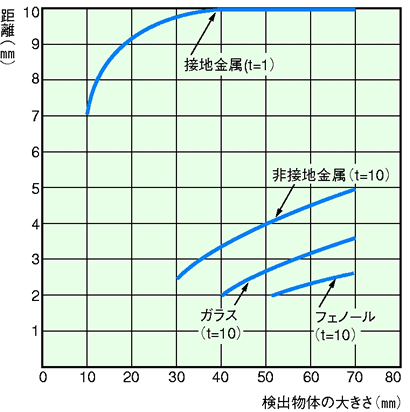

検出可能物体	導体および誘電体
標準検出物体	接地された金属板50×50×1mm
応答周波数	100Hz
電源電圧	DC12～24V リップル(p-p) 10%以下
使用電圧範囲	DC10～30V
消費電流	DC24V時: 10mA以下
制御出力（出力形式）	NPNオープンコレクタ
制御出力（開閉容量）	DC30V時: 100mA以下
制御出力（残留電圧）	1.5V以下 (負荷電流100mA、コード長2m時)
表示灯	検出表示灯(赤)
動作モード	NO
感度調整	なし
保護回路	逆接続保護サージ吸収
使用温度範囲	-10～55℃
保存温度範囲	-10～55℃
使用湿度範囲	35～95%RH
保存湿度範囲	35～95%RH
温度の影響	-10～+55℃の温度範囲内で、23℃時の検出距離の±15%以内
電圧の影響	定格電源電圧±10%の範囲内で、定格電源電圧時の検出距離の±2.5%以下
絶縁抵抗	充電部一括とケース間: 50MΩ以上(DC500Vメガにて)
耐電圧	充電部一括とケース間: AC500V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回
保護構造	IEC: IP66
接続方式	コード引き出しタイプ (2m)
質量	梱包状態: 約35g
材質	ケース: 耐熱ABS 検出面: 耐熱ABS
付属品	取扱説明書、調整用ドライバ
