E3S-R67

Transparent Object Detection Sensor


透明体検出用光電センサ, タテ形, 回帰反射形, 検出距離 300mm（反射板形E39-R1使用時）, NPN出力, M12コネクタタイプ

検出方式	回帰反射形(MSR機能なし)
検出距離	反射板E39-R1使用: 100～300mm
光源	赤外発光ダイオード (850 nm)
接続方式	M12コネクタタイプ

Item list of E3S-R

定格/性能
外形図
出力段回路図

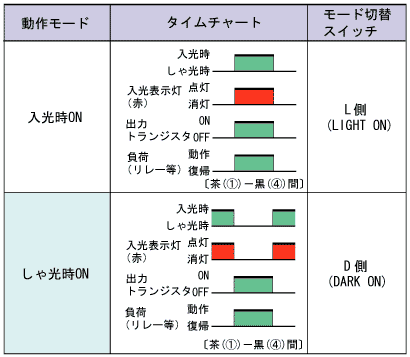

タイムチャート

定格/性能

As of July 25, 2024


形状	角型
検出方式	回帰反射形(MSR機能なし)
検出距離	反射板E39-R1使用: 100～300mm
標準検出物体	φ75mm以上の不透明体厚み: 0.7mmのLCDガラス基板 φ10、厚み: 1mm、長さ: 30mmのガラス管
指向角	3～10°
光源	赤外発光ダイオード (850 nm)
電源電圧	DC10～30V リップル(p-p)10%含む
消費電流	30mA以下
制御出力	NPNオープンコレクタ DC30V以下 100mA以下残留電圧: 1V以下
動作モード	入光ON/遮光ON 切替式
保護回路	出力短絡保護、電源逆接続保護
応答時間	動作・復帰: 1ms以下
感度調整	2回転エンドレス・ボリウム
使用周囲照度	白熱ランプ: 5,000lx以下太陽光: 10,000lx以下
使用温度範囲	0～40℃（ただし、氷結、結露しないこと）
保存温度範囲	-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、結露しないこと）
保存湿度範囲	35～95%（ただし、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回
保護構造	IEC: IP67
接続方式	M12コネクタタイプ
表示灯	入光表示灯(赤)、安定表示灯(緑)
質量	梱包状態: 約60g
付属品	取扱説明書、取りつけ金具(ねじ付)、密着取りつけ板、感度調整用ドライバ、反射板
材質	ケース: ポリブチレンテレフタレートレンズ部: 変性ポリアリレート取りつけ金具: ステンレス (SUS304)
