TL-N7MD15 5M

Rectangular Standard Proximity Sensor


角柱型標準タイプ近接センサ, 検出距離 7mm, 非シールド, 直流2線式, NO, 異周波, コード長 5m

As of August 8, 2024

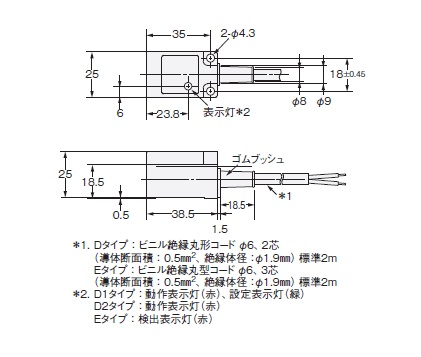

検出ヘッドサイズ	25mm×25.5mm×38.5mm
タイプ	角型、非シールドタイプ、異周波タイプ

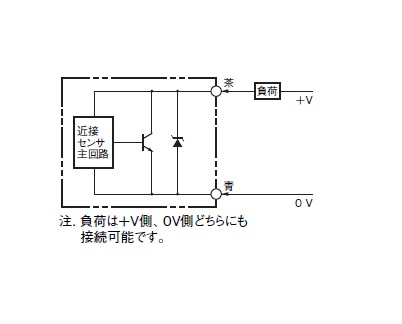

電源の種類	直流2線式
検出距離	7mm ±10%
設定距離	0～5.6mm
応差	検出距離の10%以下

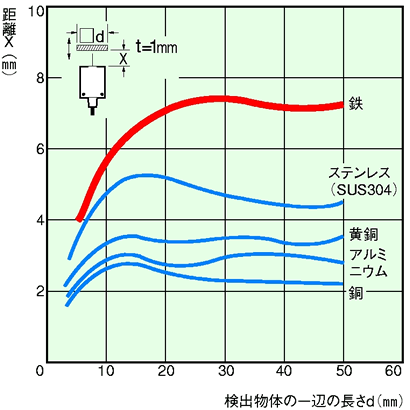

検出可能物体	磁性金属(非磁性金属は検出距離が低下します)
標準検出物体	鉄30×30×1mm
応答周波数	500Hz（平均値）
電源電圧	DC12～24V リップル(p-p) 10%以下
使用電圧範囲	DC10～30V
漏れ電流	0.8mA以下

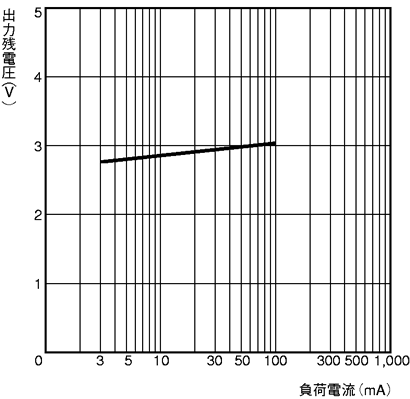

制御出力（開閉容量）	3～100mA
表示灯	動作表示灯(赤)、設定表示灯(緑)

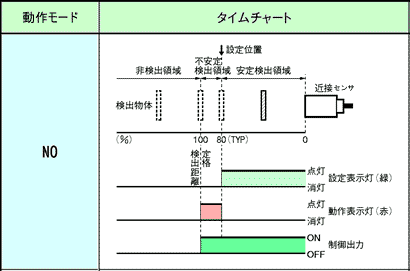

動作モード	NO
保護回路	負荷短絡保護サージ吸収
使用温度範囲	-25～70℃
保存温度範囲	-25～70℃
使用湿度範囲	35～95%RH
保存湿度範囲	35～95%RH
温度の影響	-25～+70℃の温度範囲内で、23℃時の検出距離の±10%以下
電圧の影響	定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±2.5%以下
絶縁抵抗	充電部一括とケース間: 50MΩ以上(DC500Vメガにて)
耐電圧	充電部一括とケース間: AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 1000m/s² X、Y、Z各方向 10回
保護構造	IEC: IP67 社内規格: 耐油
接続方式	コード引き出しタイプ (5m)
材質	ケース: 耐熱ABS 検出面: 耐熱ABS
付属品	取扱説明書、取りつけ金具、取りつけ用+ねじ
