EE-SX670-WR 1M

Slot-type Photomicrosensor with connector or pre-wired models (Non-modulated)*1


フォト・マイクロセンサ, 溝型, 透過形, 標準型, 検出距離: 5mm（溝幅）, しゃ光時ON/入光時ON（切替可）, 表示灯: 入光時点灯, NPN出力, コード引き出しタイプ, 1m

As of July 25, 2024

定格
タイプ		溝型 (標準型)
発光方式		直流光
検出方式		透過形
検出距離		溝幅: 5mm
動作モード		しゃ光時ON/入光時ON(切替可)
標準検出物体		2×0.8mm以上の不透明体
応差		0.025mm以下
光源（ピーク発光波長）		赤外発光ダイオード (940nm)
表示灯		入光時点灯(赤色)
電源電圧		DC5～24V ±10% リップル(p-p) 10%以下
消費電流		35mA

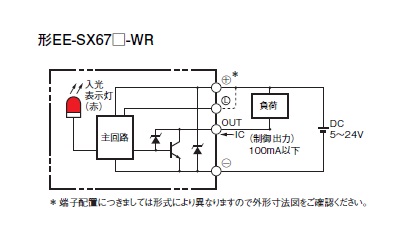

制御出力	出力形式	NPNオープンコレクタ出力
	負荷電源電圧	DC5～24V
	負荷電流	100mA以下
	残留電圧	負荷電流100mA時: 0.8V以下負荷電流40mA時: 0.4V以下
応答周波数		1kHz以上平均値: 3kHz
受光面照度		蛍光灯: 1000lx以下
周囲温度範囲		動作時: -25～55℃ (ただし、氷結、結露しないこと) 保存時: -30～80℃ (ただし、氷結、結露しないこと)
周囲湿度範囲		動作時: 5～85%RH (ただし、結露しないこと) 保存時: 5～95%RH (ただし、結露しないこと)
耐振動		耐久: 20～2000Hz ピーク加速度 100m/s² 複振幅 1.5mm X、Y、Z各方向 2h（4min周期）
耐衝撃		耐久: 500m/s² X、Y、Z各方向 3回
保護構造		IP50
接続方式		コード引き出しタイプ
コード長		1m
質量		梱包状態: 約18.9g
材質		ケース: ポリブチレンテレフタレート(PBT) 投・受光部カバー: ポリカーボネート(PC)
