GlobalG7SA-4A2B DC24
Relays with Forcibly Guided Contacts
セーフティリレー, 4a接点, 2b接点, DC24V
| コイル定格 |
DC24V 20.8mA |
|---|---|
| 接点構成 |
4a2b |
| 接点材質 |
Auメッキ＋Ag合金 |
| 接点定格負荷 |
AC250V 6A (抵抗負荷) DC30V 6A (抵抗負荷) |
| 端子構造 |
プリント基板用端子 |
- 定格/性能
As of July 25, 2024
| 保護構造 | 耐フラックス | |
|---|---|---|
| 端子構造 | プリント基板用端子 | |
| コイル | コイル定格 | DC24V 20.8mA | コイル抵抗 | 1152Ω | 動作電圧（セット電圧） | 75%以下 | 復帰電圧（リセット電圧） | 10%以上 | 最大許容電圧 | 110% | 消費電力 | 約500mW |
| 接点 | 定格負荷 | AC250V 6A (抵抗負荷) DC30V 6A (抵抗負荷) | 接点電圧の最大値 | AC250V DC125V | 接点電流の最大値 | AC: 6A DC: 6A | 接点構成 | 4a2b | 接点材質 | Auメッキ＋Ag合金 |
| 接触抵抗 | 100mΩ以下 (DC5V 1A 電圧降下法) |
|---|---|
| 動作時間 | 20ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず) |
| 復帰時間 | 20ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず) |
| 最大開閉頻度 | 機械的: 36000回/時間 定格負荷: 1800回/時間 |
| 絶縁抵抗 | コイルと接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて) 異極接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて) 同極接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | コイルと接点間: AC4000V 50/60Hz 1min 異極接点間 (3極と5極間、4極と6極間、5極と6極間): AC2500V 50/60Hz 1min 異極接点間 (3極と5極間、4極と6極間、5極と6極間以外): AC4000V 50/60Hz 1min 同極接点間: AC1500V 50/60Hz 1min |
| 耐振動（耐久） | 10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm) |
| 耐振動（誤動作） | 10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm) |
| 耐衝撃（耐久） | 1000m/s2 |
| 耐衝撃（誤動作） | 100m/s2 |
| 耐久性（機械的） | 1000万回以上 (開閉ひん度36,000回/h) |
| 耐久性（電気的） | 10万回以上 (定格負荷) |
| 故障率 | DC5V 1mA (P水準、参考値) (開閉ひん度300回/min) |
| 使用温度範囲 | -40～85℃（ただし、氷結、結露しないこと） |
| 使用湿度範囲 | 5～85%RH |
| 質量 | 約25g |
| 取りつけ方法 | ソケット、はんだづけ |
| 適用ソケット | P7SA-14F/ P7SA-14F-ND/ P7SA-14P/ P7SA-14F-ND-PU |
As of July 25, 2024
- 外形図
As of July 25, 2024

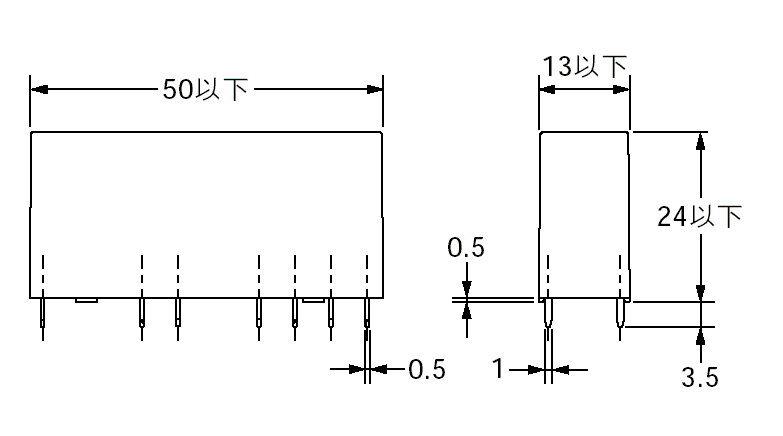

外形図

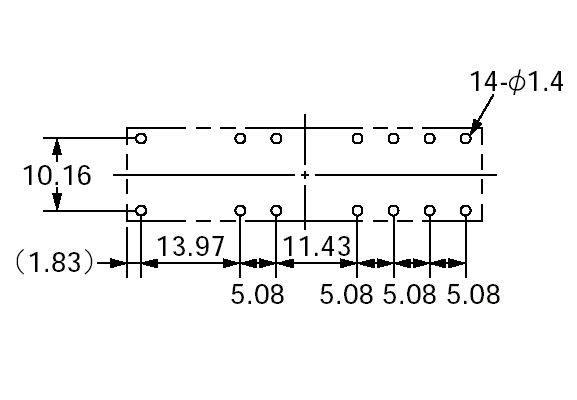

取りつけ穴加工図
As of July 25, 2024
- 端子配置/内部接続
As of July 25, 2024
端子配置/内部接続
As of July 25, 2024
