EE-SY672

Reflective Photomicrosensor with Sensitivity Adjuster (Non-modulated)


フォト・マイクロセンサ, 感度ボリウム付き, タテ形, 反射形, 検出距離: 1～5mm, しゃ光時ON/入光時ON（切替可）, NPN出力, コネクタタイプ

As of July 25, 2024

定格
タイプ		タテ形
発光方式		直流光
検出方式		反射形
検出距離		反射率90%の白色紙15×15mm: 1～5mm

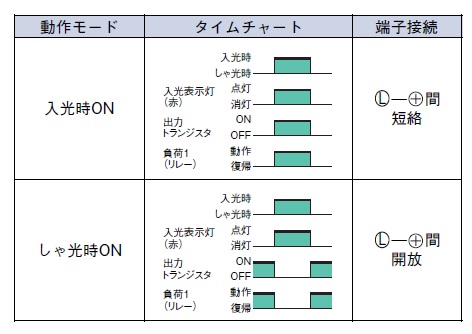

動作モード		しゃ光時ON/入光時ON(切替可)
標準検出物体		15×15mm以上の不透明体、透明体
応差		検出距離3mm、横方向: 0.5mm
光源（ピーク発光波長）		GaAs赤外発光ダイオード (940nm)
表示灯		入光時点灯(赤色)
電源電圧		DC5～24V ±10% リップル(p-p) 10%以下
消費電流		40mA

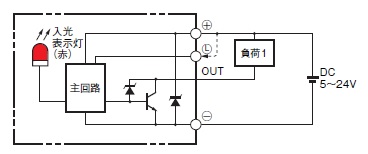

制御出力	出力形式	NPNオープンコレクタ出力
	負荷電源電圧	DC5～24V
	負荷電流	100mA以下
	残留電圧	負荷電流100mA時: 0.8V以下負荷電流40mA時: 0.4V以下
応答周波数		50Hz以上平均値: 500Hz
受光面照度		蛍光灯: 1500lx以下
周囲温度範囲		動作時: -25～55℃ 保存時: -30～80℃
周囲湿度範囲		動作時: 5～85%RH 保存時: 5～95%RH
耐振動		耐久: 20～2000Hz ピーク加速度 100m/s² 複振幅 1.5mm X、Y、Z各方向 2h（4min周期）
耐衝撃		耐久: 500m/s² X、Y、Z各方向 3回
保護構造		IP50
接続方式		コネクタタイプ (直接はんだづけ可能)
質量		約3.5g (調整用ドライバ含む)
材質		ケース: ポリブチレンテレフタレート(PBT) 投・受光部: ポリカーボネート(PC)
付属品		調整用ドライバ
