GlobalE6C2-CWZ1X 1024P/R 2M
Slim Incremental 50-mm-dia. Rotary Encoder
ロータリエンコーダ, インクリメンタル形, 外径φ50, ラインドライバ出力, 1024P/R, DC5V, A/-A/B/-B/Z/-Z相, コード引き出しタイプ, 2m
| 分類 |
インクリメンタル形 シャフトタイプ |
|---|---|
| 分解能 |
1024P/R |
| 出力相 |
A、-A、B、-B、Z、-Z相 |
| 制御出力 |
ラインドライバ出力(AM26LS31相当) |
| 接続方式 |
コード引き出しタイプ (コード長: 2m) |
- 定格/性能
As of July 25, 2024
| 分類 | インクリメンタル形 シャフトタイプ | |
|---|---|---|
| 直径 | φ50mm | |
| 電源電圧 | DC5V±5% リップル(p-p)5%以下 | |
| 消費電流 | 160mA以下 | |
| 分解能 | 1024P/R | |
| 突入電流 | 約9A (0.3ms) | |
| 出力相 | A、-A、B、-B、Z、-Z相 | |
| 制御出力 | 出力形式 | ラインドライバ出力(AM26LS31相当) | 出力電圧 | Vo: 2.5V以上 Vs: 0.5V以下 | 出力電流 | Hレベル(Io): -20mA Lレベル(Is): 20mA |
| 原点位置ポイント | あり | |
| 最高応答周波数 | 100kHz | |
| 出力位相差 | A相、B相の位相差 90±45°(1/4T±1/8T) | |
| 出力立ち上がり、立ち下がり時間 | 0.1µs以下 (コード長2m、Io=-20mA、Is=20mA) | |
| 起動トルク | 10mN.m以下 | |
| 慣性モーメント | 1×10-6 kg.m2 以下 | |
| 軸許容力 | ラジアル: 50N スラスト: 30N | |
| 許容最高回転数 | 6000r/min | |
| 周囲温度範囲 | 使用時: -10～70℃ (ただし、氷結しないこと) 保存時: -25～85℃ (ただし、氷結しないこと) | |
| 周囲湿度範囲 | 使用時: 35～85%RH (ただし、結露しないこと) 保存時: 35～85%RH (ただし、結露しないこと) | |
| 絶縁抵抗 | 充電部一括とケース間: 100MΩ以上(DC500Vメガにて) | |
| 耐電圧 | 充電部一括とケース間: AC500V 50/60Hz 1min | |
| 耐振動 | 耐久: 10～500Hz 複振幅 2mm または150m/s2 X、Y、Z各方向 3回 11min | |
| 耐衝撃 | 耐久: 1000m/s2 X、Y、Z 各方向 3回 | |
| 保護構造 | IEC: IP64 社内規格: 防油 | |
| 接続方式 | コード引き出しタイプ (コード長: 2m) | |
| 材質 | ケース: 亜鉛合金 本体: アルミニウム シャフト: SUS420J2 | |
| 質量 | 梱包状態: 約400g | |
| 付属品 | 取扱説明書 | |
As of July 25, 2024
- 外形図
As of July 25, 2024
As of July 25, 2024

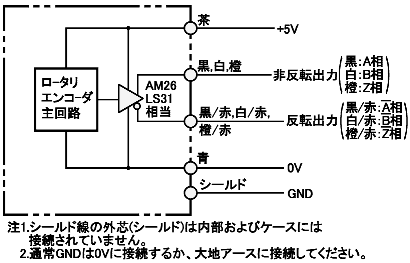

- 出力段回路図
As of July 25, 2024
As of July 25, 2024

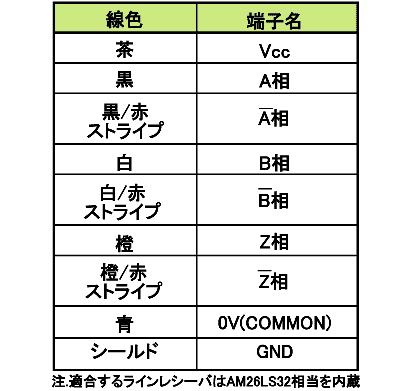

- 接続仕様図
As of July 25, 2024
As of July 25, 2024

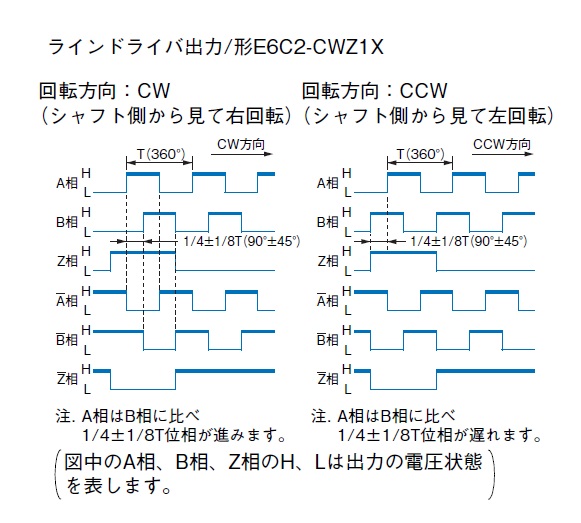

- タイムチャート
As of July 25, 2024
As of July 25, 2024
