E6C2-CWZ3E 1200P/R 2M

Slim Incremental 50-mm-dia. Rotary Encoder


ロータリエンコーダ, インクリメンタル形, 外径φ50, 電圧出力, 1200P/R, DC5～12V, A/B/Z相, コード引き出しタイプ, 2m

分類	インクリメンタル形シャフトタイプ
分解能	1200P/R
出力相	A、B、Z相
制御出力	NPN電圧出力
接続方式	コード引き出しタイプ (コード長: 2m)

Item list of E6C2-C

定格/性能
外形図

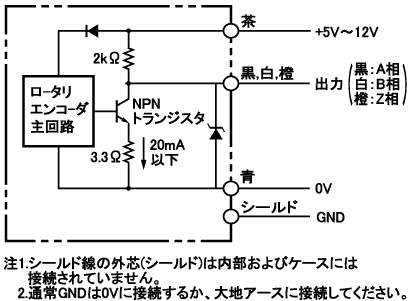

出力段回路図
接続仕様図

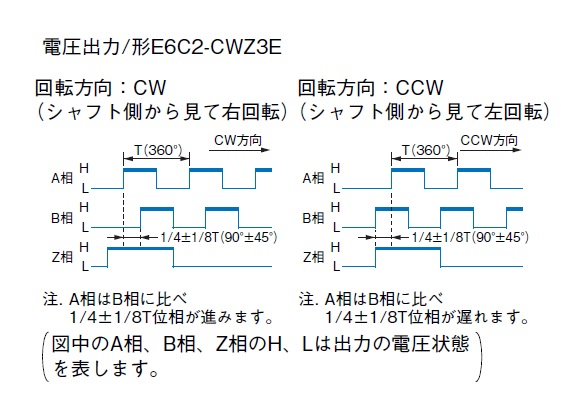

タイムチャート

定格/性能

As of July 25, 2024


分類		インクリメンタル形シャフトタイプ
直径		φ50mm
電源電圧		DC5～12V (-5%～+10%) リップル(p-p)5%以下
消費電流		100mA以下
分解能		1200P/R
突入電流		約9A (0.3ms)
出力相		A、B、Z相
制御出力	出力形式	NPN電圧出力
	出力抵抗	2kΩ
	出力電流	20mA以下
	残留電圧	0.4V以下 (シンク電流20mA時)
原点位置ポイント		あり
最高応答周波数		100kHz
出力位相差		A相、B相の位相差 90±45°(1/4T±1/8T)
出力立ち上がり、立ち下がり時間		1µs以下（コード長2m、負荷電流10mA）
起動トルク		10mN.m以下
慣性モーメント		1×10^-6 kg.m² 以下
軸許容力		ラジアル: 50N スラスト: 30N
許容最高回転数		6000r/min
保護回路		負荷短絡保護電源逆接続保護
周囲温度範囲		使用時: -10～70℃ (ただし、氷結しないこと) 保存時: -25～85℃ (ただし、氷結しないこと)
周囲湿度範囲		使用時: 35～85%RH (ただし、結露しないこと) 保存時: 35～85%RH (ただし、結露しないこと)
絶縁抵抗		充電部一括とケース間: 100MΩ以上(DC500Vメガにて)
耐電圧		充電部一括とケース間: AC500V 50/60Hz 1min
耐振動		耐久: 10～500Hz 複振幅 2mm または150m/s² X、Y、Z各方向 3回 11min
耐衝撃		耐久: 1000m/s² X、Y、Z 各方向 3回
保護構造		IEC: IP64 社内規格: 防油
接続方式		コード引き出しタイプ (コード長: 2m)
材質		ケース: 亜鉛合金本体: アルミニウムシャフト: SUS420J2
質量		梱包状態: 約400g
付属品		取扱説明書
