E6C3-CWZ3EH 1800P/R 1M

Rugged Incremental 50-mm-dia. Rotary Encoder


ロータリエンコーダ（堅牢タイプ）, インクリメンタル形, 外径φ50, 電圧出力（NPN）, 1800P/R, DC5～12V, A/B/Z相, コード引き出しタイプ, 1m

As of July 25, 2024


分類		インクリメンタル形シャフトタイプ

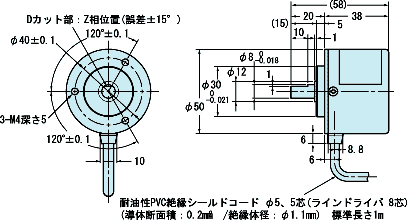

直径		φ50mm
電源電圧		DC5～12V (-5%～+10%) リップル(p-p)5%以下
消費電流		100mA以下
分解能		1800P/R
突入電流		約9A (0.1ms)
出力相		A、B、Z相

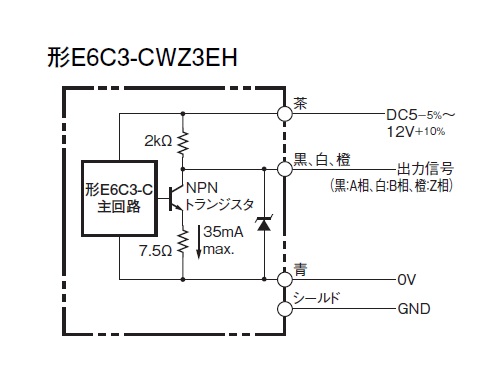

制御出力	出力形式	NPN電圧出力
	出力抵抗	2kΩ
	出力電流	35mA以下
	残留電圧	0.7V以下
最高応答周波数		125kHz (Z相リセットを行う場合は65kHz)

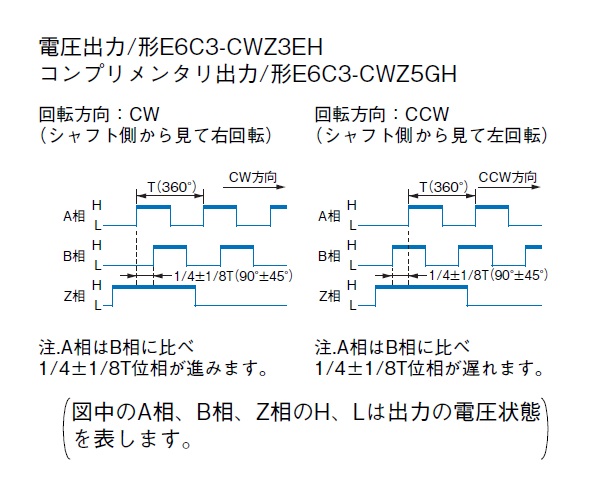

出力位相差		A相、B相の位相差 90±45°(1/4T±1/8T)
起動トルク		常温時: 10mN.m以下低温時: 30mN.m以下
慣性モーメント		2.0×10^-6 kg.m² 以下
軸許容力		ラジアル: 80N スラスト: 50N
許容最高回転数		5000r/min
保護回路		負荷短絡保護
周囲温度範囲		使用時: -10～70℃ (ただし、氷結しないこと) 保存時: -25～85℃ (ただし、氷結しないこと)
周囲湿度範囲		使用時: 35～85%RH (ただし、結露しないこと) 保存時: 35～85%RH (ただし、結露しないこと)
絶縁抵抗		充電部一括とケース間: 20MΩ以上(DC500Vメガにて)
耐電圧		充電部一括とケース間: AC500V 50/60Hz 1min
耐振動		耐久: 10～500Hz 複振幅 2mm または150m/s² X、Y、Z各方向 3回 11min
耐衝撃		耐久: 1000m/s² X、Y、Z 各方向 3回
保護構造		IEC: IP65 社内規格: 防油
接続方式		コード引き出しタイプ (コード長: 1m)
材質		ケース: アルミニウム本体: アルミニウムシャフト: SUS303
質量		梱包状態: 約300g
付属品		取扱説明書
