E6F-CWZ5G 500P/R 2M

Incremental 60-mm-dia. Rotary Encoder


ロータリエンコーダ, インクリメンタル形, 外径φ60, コンプリメンタリ出力, 500P/R, DC12～24V, A/B/Z相, コード引き出しタイプ, 2m

分類	インクリメンタル形シャフトタイプ
分解能	500P/R
出力相	A、B、Z相
制御出力	コンプリメンタリ出力
接続方式	コード引き出しタイプ (コード長: 2m)

Item list of E6F-C

定格/性能

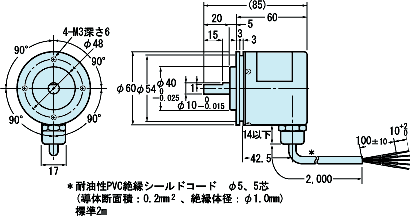

外形図
出力段回路図
接続仕様図
タイムチャート

定格/性能

As of July 25, 2024


分類		インクリメンタル形シャフトタイプ
直径		φ60mm
電源電圧		DC12～24V (-10%～+15%) リップル(p-p)5%以下
消費電流		100mA以下
分解能		500P/R
突入電流		約9A (5µs)
出力相		A、B、Z相
制御出力	出力形式	コンプリメンタリ出力
	出力電圧	VH: Vcc-3V以上 (IO=30mA) VL: 2V以下 (IO=-30mA)
	出力電流	±30mA
最高応答周波数		83kHz
出力位相差		A相、B相の位相差 90±45°(1/4T±1/8T)
出力立ち上がり、立ち下がり時間		1µs以下 (コード長2m、出力電流30mA)
起動トルク		常温時: 10mN.m以下低温時: 15mN.m以下
慣性モーメント		1.5×10^-6 kg.m² 以下
軸許容力		ラジアル: 120N スラスト: 50N
許容最高回転数		5000r/min
保護回路		負荷短絡保護電源逆接続保護
周囲温度範囲		使用時: -10～70℃ (ただし、氷結しないこと) 保存時: -25～85℃ (ただし、氷結しないこと)
周囲湿度範囲		使用時: 35～85%RH (ただし、結露しないこと) 保存時: 35～85%RH (ただし、結露しないこと)
絶縁抵抗		充電部一括とケース間: 20MΩ以上(DC500Vメガにて)
耐電圧		充電部一括とケース間: AC500V 50/60Hz 1min
耐振動		耐久: 10～500Hz 複振幅 2mm または150m/s² X、Y、Z各方向 3回 11min
耐衝撃		耐久: 1000m/s² X、Y、Z 各方向 3回
保護構造		IEC: IP65 社内規格: 防油
接続方式		コード引き出しタイプ (コード長: 2m)
材質		ケース: 亜鉛合金本体: アルミニウムシャフト: SUS420J2
質量		梱包状態: 約400g
付属品		取扱説明書
