E6H-CWZ3X 500P/R 0.5M

Hollow-shaft Encoder with Diameter of 40 mm


ロータリエンコーダ, インクリメンタル形, 外径φ40, 中空軸タイプ, ラインドライバ出力, 500P/R, DC5～12V, A/-A/B/-B/Z/-Z相, コード引き出しタイプ, 0.5m

As of July 25, 2024


分類		インクリメンタル形中空軸タイプ
直径		φ40mm
電源電圧		DC5～12V (-5%～+10%) リップル(p-p)5%以下
消費電流		150mA以下
分解能		500P/R
突入電流		約6A (0.3ms)

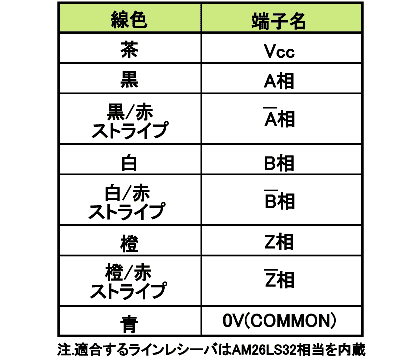

出力相		A、-A、B、-B、Z、-Z相

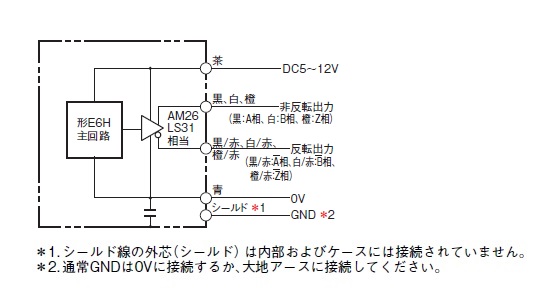

制御出力	出力形式	ラインドライバ出力(AM26LS31相当)
	出力電圧	Vo: 2.5V Vs: 0.5V
	出力電流	Hレベル(Io): -10mA Lレベル(Is): 10mA
最高応答周波数		100kHz
出力位相差		A相、B相の位相差 90±45°(1/4T±1/8T)
出力立ち上がり、立ち下がり時間		1µs以下 (コード長0.5m、Io=-10mA、Is=10mA)
起動トルク		1.5mN.m以下
慣性モーメント		2×10^-6 kg.m² 以下
軸許容力		ラジアル: 29.4N スラスト: 4.9N
許容最高回転数		10000r/min
周囲温度範囲		使用時: -10～70℃ (90%RH以下) (ただし、氷結しないこと) 保存時: -30～85℃ (ただし、氷結しないこと)
周囲湿度範囲		使用時: 95%RH以下 (ただし、結露しないこと) 保存時: 95%RH以下 (ただし、結露しないこと)
絶縁抵抗		コンデンサアースにつき除外
耐電圧		コンデンサアースにつき除外
耐振動		耐久: 10～500Hz 複振幅 1.5mm または100m/s² X、Y、Z各方向 2h
耐衝撃		耐久: 300m/s²、11ms X、Y、Z 各方向 3回 (ただし軸部への衝撃は除く)
保護構造		IEC: IP50
接続方式		コード引き出しタイプ (コード長: 0.5m)
材質		ケース: 鉄本体: アルミニウム板バネ: SUS304
質量		梱包状態: 約120g
付属品		取扱説明書
