E3Z-R81-IL3 2M

IO-Link Photoelectric Sensor


IO-Link 光電センサ, 回帰反射形（M.S.R.機能付き）, 検出距離 4m（反射板形E39-R1S使用時）, PNP出力, COM3（230.4kbps）, コード引き出しタイプ, 2m

検出方式	回帰反射形(MSR機能付き)
検出距離	反射板E39-R1S使用: 100mm～4m 反射板E39-R1使用: 100mm～3m
光源	赤色発光ダイオード (660 nm)
接続方式	コード引き出しタイプ

Item list of E3Z-[]-IL[]

定格/性能

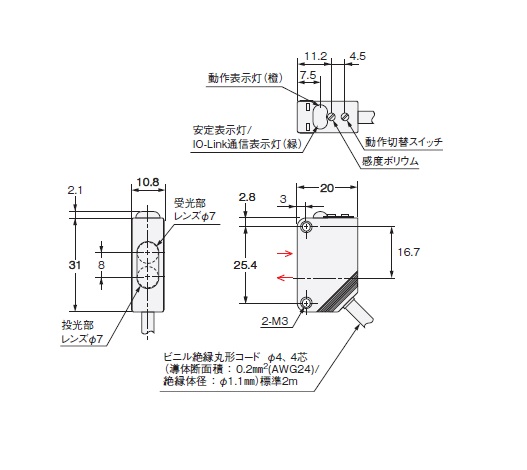

外形図
出力段回路図
タイムチャート

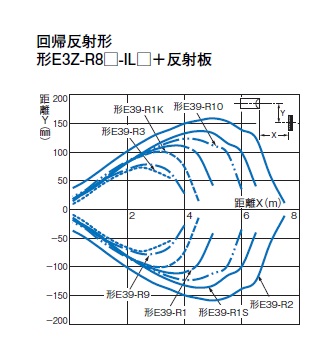

平行移動特性

定格/性能

As of July 25, 2024


形状	角型
検出方式	回帰反射形(MSR機能付き)
検出距離	反射板E39-R1S使用: 100mm～4m 反射板E39-R1使用: 100mm～3m
標準検出物体	φ75mm以上の不透明体
指向角	2～10°
光源	赤色発光ダイオード (660 nm)
電源電圧	DC10～30V リップル(p-p)10%含む
消費電流	30mA以下
制御出力	PNPオープンコレクタ DC30V以下 100mA以下残留電圧: 1V以下 (負荷電流 10mA未満) 残留電圧: 2V以下 (負荷電流 10～100mA)
通信	IO-Link Ver1.1 COM3 (230.4kbps) データ長: PDサイズ: 2byte、ODサイズ: 1byte (M-sequence type: TYPE_2_2) 最小サイクルタイム: 1ms
動作モード	入光ON/遮光ON 切替式
保護回路	出力短絡保護、出力逆接続保護、電源逆接続保護
応答時間	動作・復帰: 1ms以下
感度調整	ボリウム調整/IO-Link通信での設定
使用周囲照度	白熱ランプ: 3,000lx以下太陽光: 10,000lx以下
使用温度範囲	-25～55℃（ただし、氷結、結露しないこと）
保存温度範囲	-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、結露しないこと）
保存湿度範囲	35～95%（ただし、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回
保護構造	IEC: IP67
接続方式	コード引き出しタイプ (コード長 2m)
表示灯	標準I/Oモード（SIOモード）: 動作表示灯(橙/点灯)、安定表示灯(緑/点灯) IO-Linkモード: 動作表示灯(橙/点灯)、通信表示灯(緑/点滅(1s周期))
質量	梱包状態: 約65g
付属品	取扱説明書
材質	ケース: ポリブチレンテレフタレートレンズ部: メタクリル樹脂表示部: 変性ポリアリレート
