GlobalE5CC-QX2ASM-006
Digital Temperature Controller (48 x 48 mm)
温度調節器（デジタル調節計）, 48×48mm, 電圧出力（SSR駆動用）, 補助出力2点, AC100～240V, ねじ端子台タイプ, フルマルチ入力, イベント入力 2点, 伝送出力
| 形状 |
DIN48×48 |
|---|---|
| 端子形状 |
ねじ端子台 |
| 入力種別 |
熱電対/白金測温抵抗体/非接触温度センサ/アナログ入力 |
| 制御出力(1) |
電圧出力（SSR駆動用） |
| 制御出力(2) |
なし |
| 補助出力総点数 |
2点 |
| 電源電圧 |
AC100～240V (50/60Hz) |
| 伝送出力点数 |
1点 |
| イベント入力点数 |
2点 |
- 定格/性能
As of November 4, 2025
| 形状 | DIN48×48 | |
|---|---|---|
| 定値/プログラム | 定値タイプ | |
| 電源電圧 | AC100～240V (50/60Hz) | |
| 許容電圧変動範囲 | 電源電圧の85～110% | |
| 消費電力 | 6.5VA以下 (AC100～240V時) | |
| 入力 | 入力点数 | 1点 | 温度入力 | 熱電対: K、J、T、E、L、U、N、R、S、B、C/W、PLⅡ 白金測温抵抗体: Pt100、JPt100 非接触温度センサ: 10～70℃、60～120℃、115～165℃、140～260℃ | アナログ入力 | 4～20mA、0～20mA | 入力インピーダンス | 電流入力: 150Ω以下、電圧入力: 1MΩ以上(形ES2-HB-N/THB-Nを接続する際は、1:1接続で使用) |
| 制御方式 | ON/OFFまたは2自由度PID（オートチューニング付き） | |
| 制御出力 | 制御出力総点数 | 1点 | 制御出力(1) | 電圧出力（SSR駆動用） | 制御出力(2) | なし | 電圧出力（SSR駆動用） | 1点 DC12V±20% 最大負荷電流21mA PNPタイプ(短絡保護回路付き) |
| 補助出力 | 補助出力総点数 | 2点 | リレー出力 | 1a AC250V 3A(抵抗負荷) 電気的寿命: 10万回 (最小適用負荷 5V 10mA) |
| イベント入力 | 2点 有接点入力: ON: 1kΩ以下、OFF: 100kΩ以上 無接点入力: ON: 残留電圧1.5V以下、OFF: 漏れ電流0.1mA以下 流出電流: 約7mA(1接点あたり) | |
| 伝送出力 | 1点 電流出力: DC4～20mA (負荷: 500Ω以下、分解能: 約10000) リニア電圧出力: DC1～5V（負荷1kΩ以上、分解能: 約10000） 精度: ±0.3%FS以下 | |
| 設定方式 | 前面キーによるデジタル設定 | |
| 指示方式 | 11セグメントデジタル表示および単発光表示 | |
| マルチSP機能 | 最大8個の目標値（SP0～SP7）を記憶し、イベント入力、キー操作によって選択可能 | |
| サンプリング周期 | 50ms | |
| 調節感度 | 温度入力: 0.1～999.9℃/°F（0.1℃/°F単位） アナログ入力: 0.01～99.99%FS（0.01%FS単位） | |
| 比例帯（P） | 温度入力: 0.1～999.9℃/°F（0.1℃/°F単位） アナログ入力: 0.1～999.9%FS（0.1%FS単位） | |
| 積分時間（I） | 0～9999s（1s単位）、0.0～999.9s（0.1s単位） | |
| 微分時間（D） | 0～9999s（1s単位）、0.0～999.9s（0.1s単位） | |
| 冷却用 | 比例帯(P) | 温度入力: 0.1～999.9℃/°F（0.1℃/°F単位） アナログ入力: 0.1～999.9%FS（0.1%FS単位） | 積分時間(I) | 0～9999s（1s単位）、0.0～999.9s（0.1s単位） | 微分時間(D) | 0～9999s（1s単位）、0.0～999.9s（0.1s単位） |
| 制御周期 | 0.1s、0.2s、0.5s、1～99s (1s単位) | |
| マニュアルリセット値 | 0.0～100.0%(0.1%単位) | |
| 絶縁抵抗 | 20MΩ以上(DC500V印加) | |
| 耐電圧 | AC3000V 50/60Hz 1min (異極充電部端子間) | |
| 耐振動 | 耐久: 10～55Hz 20m/s2、3軸方向 2h 誤動作: 10～55Hz 20m/s2、3軸方向 10min | |
| 耐衝撃 | 耐久: 300m/s2、3軸方向 各3回 誤動作: 100m/s2、3軸方向 各3回 | |
| 使用温度範囲 | -10～55℃（ただし、氷結、結露しないこと） 3年保証時（標準単体取り付け）: -10～50℃（ただし、氷結、結露しないこと） | |
| 保存温度範囲 | -25～65℃（ただし、氷結、結露しないこと） | |
| 使用湿度範囲 | 25～85%RH | |
| 標高 | 2000m以下 | |
| 保護構造 | 前面: IP66、リアケース: IP20、端子部: IP00 | |
| メモリ保護 | 不揮発性メモリ(書込回数: 100万回) | |
| ケース色 | ブラック | |
| 端子形状 | ねじ端子台 | |
| 付属品 | 取りつけアダプタ、防水パッキン | |
| 質量 | 本体: 約120g アダプタ: 約10g | |
| 別売品 | USB-シリアル変換ケーブル: E58-CIFQ2 端子カバー: E53-COV17/E53-COV23 防水パッキン: Y92S-P8 アダプタ: Y92F-45/Y92F-49 防水カバー: Y92A-48N DINレール取りつけアダプタ: Y92F-52 硬質タイプフロントカバー: Y92A-48H 軟質タイプフロントカバー: Y92A-48D サポートソフトウェア(CX-Thermo): EST2-2C-MV4 | |
| 指示精度 | 熱電対: (指示値の±0.3%または±1℃の大きいほう)±1ディジット以下 白金測温抵抗体: (指示値の±0.2%または±0.8℃の大きいほう)±1ディジット以下 アナログ入力: ±0.2%FS±1ディジット以下 (K(-200～1300℃レンジ)、TとNの-100℃以下、U、L は、±2℃±1ディジット以下。Bの400℃以下は規定なし。Bの400～800℃は、±3℃以下。R、S の200℃以下は、±3℃±1 ディジット以下。C/Wは、(±0.3%PVまたは±3℃の大きい方)±1ディジット以下。PLⅡは、(±0.3%PVまたは±2℃の大きい方)±1ディジット以下。) |
|---|---|
| 温度/電圧の影響 | 熱電対: R, S, B, C/W, PLⅡ: (指示値の±1% あるいは±10℃の大きい方)±1ディジット以下 その他熱電対: (指示値の±1% あるいは±4℃の大きい方)±1ディジット以下、ただし、Kセンサの-100℃以下は±10℃以内 白金測温抵抗体: (指示値の±1% あるいは±2℃の大きい方)±1ディジット以下 アナログ入力: ±1%FS±1ディジット以下 周囲温度: -10℃～23℃～55℃、電圧範囲: 定格電圧の-15～＋10% |
| 電磁妨害の影響 | 熱電対: R, S, B, C/W, PLⅡ: (指示値の±1% あるいは±10℃の大きい方)±1ディジット以下 その他熱電対: (指示値の±1% あるいは±4℃の大きい方)±1ディジット以下、ただし、Kセンサの-100℃以下は±10℃以内 白金測温抵抗体: (指示値の±1% あるいは±2℃の大きい方)±1ディジット以下 アナログ入力: ±1%FS±1ディジット以下 |
| 信号源抵抗の影響 | 熱電対: 0.1℃/Ω以下(100Ω以下) 白金測温抵抗体: 0.1℃/Ω以下(10Ω以下) |
As of November 4, 2025
- 外形図
As of November 4, 2025
As of November 4, 2025

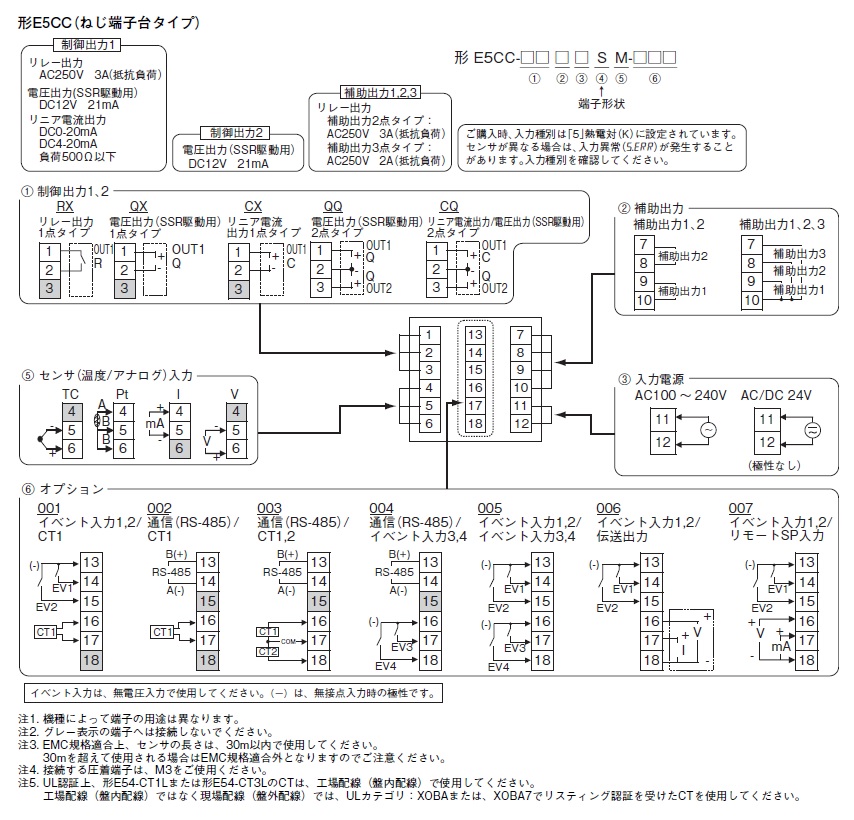

- 接続図
As of November 4, 2025
As of November 4, 2025
- 入力レンジ
As of November 4, 2025
As of November 4, 2025
