H3DK-M2 AC/DC24-240

Multi-range, Multi-mode Timer


ソリッドステート・タイマ, 8動作マルチタイマ, 制御出力 2c, 設定時間範囲 0.1s～1200h, AC/DC24～240V

定格電源電圧	AC24～240V 50/60 Hz DC24～240V リップル20%以下
入力信号	スタート
入力方式	電圧入力
制御出力（種類）	リレー2c (限時2c または限時1c+瞬時1c)
外部接続方法	端子台

Item list of H3DK-M / -S

定格/仕様
外形図

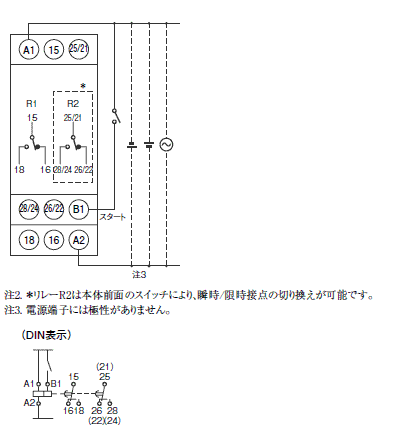

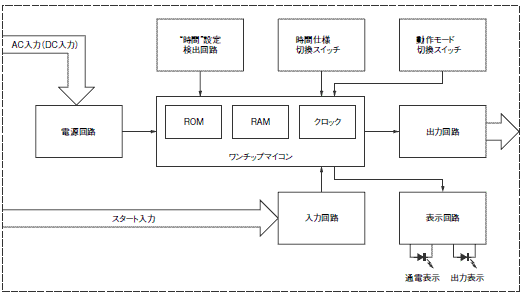

内部接続図
端子配置

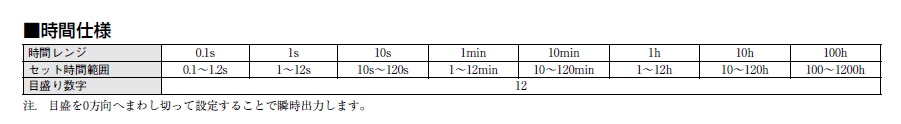

レンジと時間設定範囲

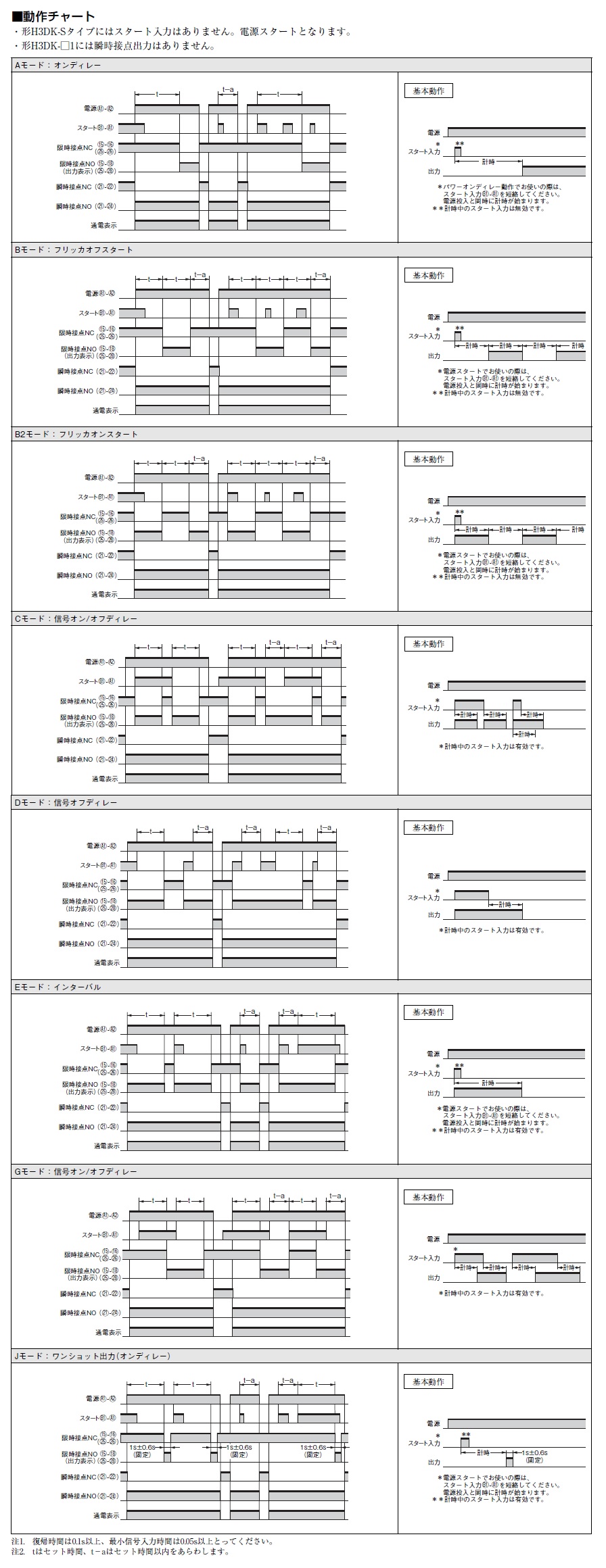

動作チャート

定格/仕様

As of December 23, 2024


定格電源電圧	AC24～240V 50/60 Hz DC24～240V リップル20%以下
許容電圧変動範囲	電源電圧の85～110%
入力信号	スタート
入力方式	電圧入力
電圧入力	Hレベル: AC/DC20.4～264V Lレベル: AC/DC0～2.4V
消費電力	約6.6VA(AC240V時)
復帰電圧	電源電圧の10%以下
時間レンジ数	8
動作モード	オンディレー、フリッカオフスタート、フリッカオンスタート、シグナルオン/オフディレー、シグナルオフディレー、インターバル、ワンショット出力
制御出力（種類）	リレー2c (限時2c または限時1c+瞬時1c)
制御出力（接点出力）	抵抗負荷: AC250V 5A (cosφ=1)/DC30V 5A/DC125V 0.15A以下最小適用負荷 DC5V 10mA (P水準、参考値)
周囲温度範囲	使用時: -20～55℃（ただし、氷結しないこと）保存時: -40～70℃（ただし、氷結しないこと）
周囲湿度範囲	使用時: 25～85%
動作時間のばらつき	±1%以下 (最大目盛りに対する割合) 1.2sレンジでは±1%±10ms以下
セット誤差	±10% (最大目盛りに対する割合)±0.05s以下
電圧の影響	±0.5%以下 (最大目盛りに対する割合) 1.2sレンジでは±0.5%±10ms以下
温度の影響	±2%以下 (最大目盛りに対する割合) 1.2sレンジでは±2%±10ms以下
絶縁抵抗	100MΩ以上 (DC500Vメガにて)
耐電圧	充電金属部と非充電金属部間: AC2000V 50/60Hz 1min 制御出力と操作回路間: AC2000V 50/60Hz 1min 非連続接点間: AC1000V 50/60Hz 1min
インパルス電圧	電源端子間: 5kV 導電部端子と露出した非充電金属部間: 5kV
耐ノイズ	ノイズシミュレータによる方形波ノイズ(パルス幅 100ns/1µs、立ち上がり1ns) ±1.5kV
静電気耐力	4kV(誤動作)、8kV(破壊)
耐振動	耐久: 10～55Hz 片振幅 0.75mm 3方向各2h 誤動作: 10～55Hz 片振幅 0.5mm 3方向各10min
耐衝撃	耐久: 1000m/s²、6方向各3回誤動作: 100m/s²、6方向各3回
寿命（リレー出力）	電気的: 10万回以上(AC250V 5A、抵抗負荷、開閉ひん度360回/h) 機械的: 1000万回以上(無負荷、開閉ひん度1800回/h)
保護構造	IP30(端子部はIP20)
外部接続方法	端子台
質量	約120g
付属品	ネームラベル
