H3FA-A DC24

Solid-state Timer


ディップタイマ, 有接点出力（1a、1b）, 時間仕様 1s～10min, 限時動作・積算動作/電源リセット・外部リセット, DC24V

定格電源電圧	DC24V リップル20%以下
制御出力（種類）	限時リレー1a、限時リレー1b
動作・復帰方式	限時動作・積算動作/電源リセット・外部リセット
外部接続方法	プリント基板用端子

Item list of H3FA

定格/仕様

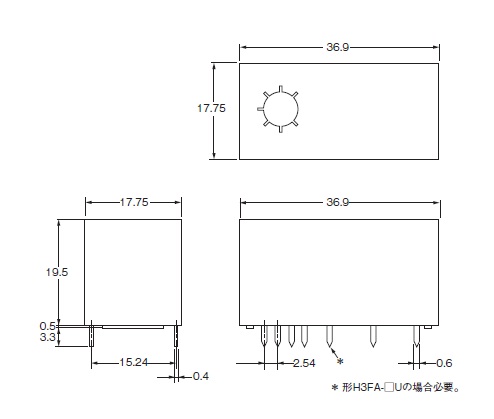

外形図

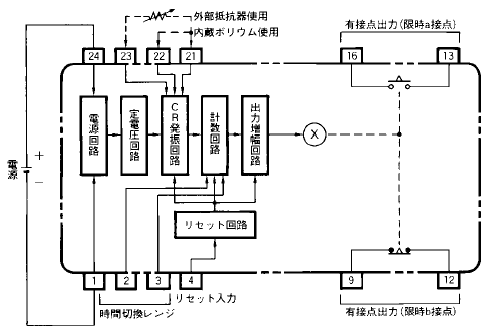

内部接続図
レンジと時間設定範囲

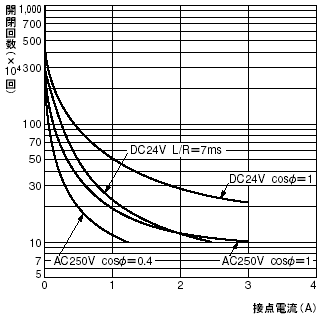

電気的寿命曲線

定格/仕様

As of July 25, 2024


定格電源電圧	DC24V リップル20%以下
許容電圧変動範囲	電源電圧の85～110%
消費電力	約330mW
時間レンジ数	4
動作モード	パワーオンディレー、積算
制御出力（種類）	限時リレー1a、限時リレー1b
制御出力（接点出力）	抵抗負荷: AC250V 3A 最小適用負荷 DC5V 10mA (P水準、参考値)
動作・復帰方式	限時動作・積算動作/電源リセット・外部リセット
周囲温度範囲	使用時: -10～55℃（ただし、氷結しないこと）保存時: -25～65℃（ただし、氷結しないこと）
周囲湿度範囲	使用時: 35～85%
動作時間のばらつき	±0.5%以下 (最大目盛りに対する割合) 1sレンジでは±0.5%±10ms以下
セット誤差	0～＋30%以下 (最大目盛時間に対する割合、20℃ 定格電圧)
復帰時間	10ms以下
電圧の影響	±1%以下 (最大目盛りに対する割合)
温度の影響	±5%以下 (最大目盛りに対する割合) 1sレンジでは±5%±10ms以下
絶縁抵抗	100MΩ以上 (DC500Vメガにて)
耐電圧	制御出力と操作回路間: AC1500V 50/60Hz 1min 非連続接点間: AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 片振幅 0.375mm 3方向各2h 誤動作: 10～55Hz 片振幅 0.25mm 3方向各10min
耐衝撃	耐久: 1000m/s²、6方向各3回誤動作: 100m/s²、6方向各3回
寿命（リレー出力）	電気的: 10万回以上(AC250V 3A、抵抗負荷、開閉ひん度1800回/h) 機械的: 1000万回以上(無負荷、開閉ひん度1800回/h)
外部接続方法	プリント基板用端子
質量	約15g
