Solid-state Timer
定格電源電圧 |
AC100~120V 50/60 Hz |
---|---|
制御出力(種類) |
限時リレー 2c |
外部接続方法 |
8ピンソケット |
As of July 25, 2024
定格電源電圧 | AC100~120V 50/60 Hz |
---|---|
許容電圧変動範囲 | 電源電圧の85~110% |
消費電力 | リレーON時: 約1.8VA(AC120V 60Hz時)/リレーOFF時: 約1VA(AC120V 60Hz時) リレーON時: 約1.6W(AC120V 60Hz時)/リレーOFF時: 約0.6W(AC120V 60Hz時) |
復帰電圧 | 電源電圧の10%以下 |
時間レンジ数 | 4 |
動作モード | オンディレー、インターバル、フリッカオフスタート、フリッカオンスタート |
制御出力(種類) | 限時リレー 2c |
制御出力(接点出力) | 抵抗負荷: AC250V 5A (cosφ=1) 最小適用負荷 DC5V 1mA (P水準、参考値) |
周囲温度範囲 | 使用時: -10~50℃(ただし、氷結しないこと) 保存時: -25~65℃(ただし、氷結しないこと) |
周囲湿度範囲 | 使用時: 35~85% |
動作時間のばらつき | ±1%以下 (最大目盛りに対する割合) 1sレンジでは±1%±10ms以下 |
セット誤差 | ±10% (最大目盛りに対する割合)±50ms以下 |
復帰時間 | 0.1s以下 (途中復帰を含む) |
電圧の影響 | ±2%以下 (最大目盛りに対する割合) |
温度の影響 | ±2%以下 (最大目盛りに対する割合) |
絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
耐電圧 | 導電部端子と露出した非充電金属部間: AC2000V 50/60Hz 1min (ただし端子ねじ部は除く) 操作電源回路と制御出力間: AC2000V 50/60Hz 1min 異極接点間: AC2000V 50/60Hz 1min 非連続接点間: AC1000V 50/60Hz 1min |
インパルス電圧 | 電源端子間: 3kV 導電部端子と露出した非充電金属部間: 4.5kV |
耐ノイズ | ノイズシミュレータによる方形波ノイズ(パルス幅 100ns/1µs、立ち上がり1ns) ±1.5kV |
静電気耐力 | 4kV(誤動作)、8kV(破壊) |
耐振動 | 耐久: 10~55Hz 片振幅 0.75mm 3方向 各1h 誤動作: 10~55Hz 片振幅 0.5mm 3方向 各10min |
耐衝撃 | 耐久: 1000m/s2、6方向 各3回 誤動作: 100m/s2、6方向 各3回 |
寿命(リレー出力) | 電気的: 50万回以上(AC250V 5A、抵抗負荷、開閉ひん度1800回/h、常温時) 機械的: 1000万回以上(無負荷、開閉ひん度1800回/h) |
保護構造 | IP40 |
外部接続方法 | 8ピンソケット |
ケース色 | ベージュ |
質量 | 約50g |
適用ソケット | PYFZ-08/ PYFZ-08-E/ PYF08M/ PY08/ PY08-02 |
As of July 25, 2024
As of July 25, 2024

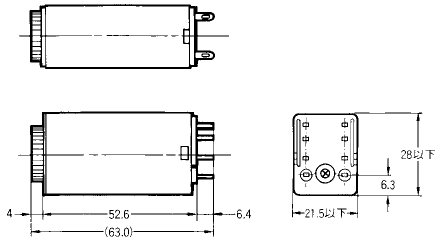

外形図
As of July 25, 2024
As of July 25, 2024

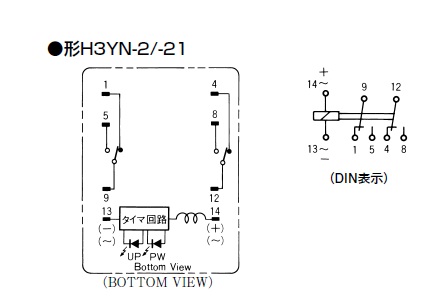

内部接続図
As of July 25, 2024
As of July 25, 2024

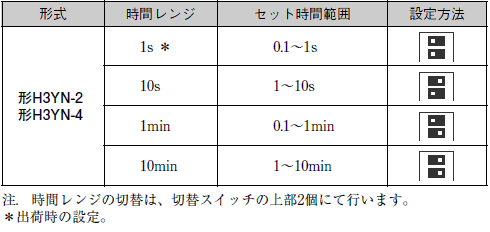

レンジと時間設定範囲
As of July 25, 2024
As of July 25, 2024

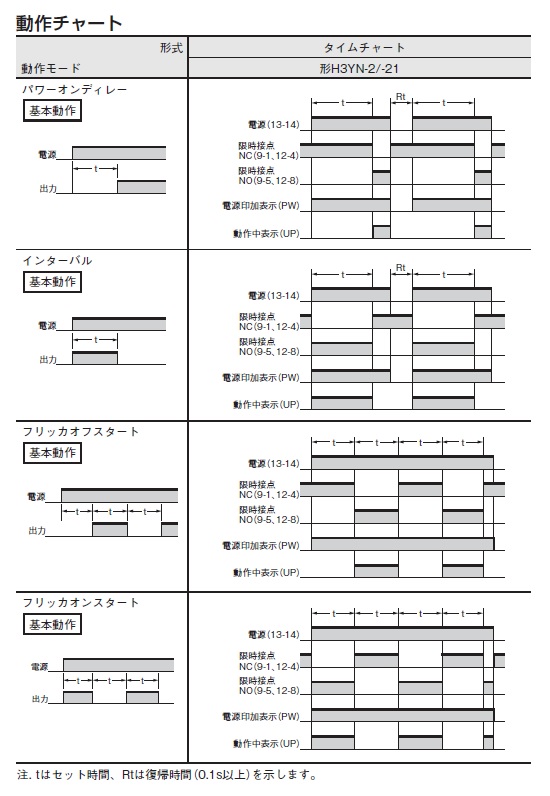

動作チャート
As of July 25, 2024
As of July 25, 2024

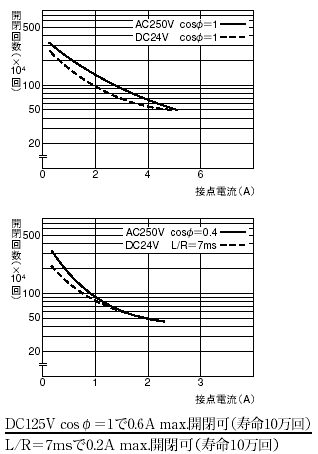

電気的寿命曲線
