H3CA-8 AC100/110/120

Solid-state Timer


ソリッドステート・タイマ, パワーオンディレー, 限時2c, 時間仕様 0.1s～9990h, 8ピン, 埋込み/表面取りつけ, AC100/110/120V

電源電圧	AC100/110/120V
設定時間範囲	0.1s～9990h
入力方式	無電圧入力(短絡・開放)
制御出力	2c (限時)
表示方式	LCD 3桁
外部接続方式	8ピンソケット

Item list of H3CA

定格/性能

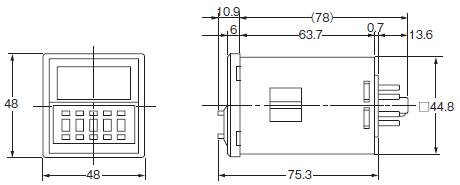

外形図

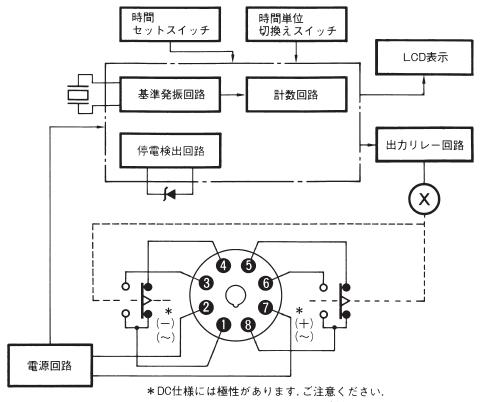

内部接続図

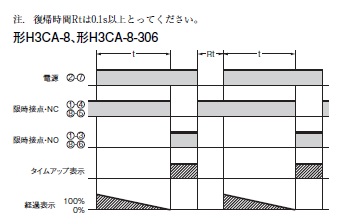

動作チャート
電気的寿命曲線

定格/性能

As of July 25, 2024


電源電圧	AC100/110/120V (50/60 Hz)
許容電圧変動範囲	定格電源電圧の85～110 %
消費電力	約10VA/約1W
時間仕様（レンジ数)	7
設定時間範囲（各レンジ）	0.1～99.9s 1～999s 0.1～99.9min 1～999min 0.1～99.9h 1～999h 10～9990h
入力方式	無電圧入力(短絡・開放)
出力モード	A: パワーオンディレー
制御出力（接点出力）	2c (限時) 抵抗負荷: AC250V 3A 最小適用負荷: DC5V 10mA (P水準、参考値)
復帰方式	自己復帰
電源リセット	復帰時間: 0.1s以下
表示方式	LCD 3桁
使用温度範囲	-10～55℃（ただし、氷結しないこと）
使用湿度範囲	35～85%
動作時間のばらつき	±0.3%±0.05s以下(セット値に対する割合)
セット誤差	±0.5%±0.05s以下(セット値に対する割合)
電圧の影響	±0.3%±0.05s以下(セット値に対する割合)
温度の影響	±0.3%±0.05s以下(セット値に対する割合)
絶縁抵抗	100MΩ以上 (DC500Vメガにて)
耐電圧	充電金属部と非充電金属部間: AC2000V 50/60Hz 1min 制御出力と操作回路間: AC2000V 50/60Hz 1min 非連続接点間: AC1000V 50/60Hz 1min
インパルス電圧	電源端子間: 3kV 導電部端子と露出した非充電金属部間: 4.5kV
耐振動	耐久: 10～55Hz 片振幅 0.75mm 3方向各1h 誤動作: 10～55Hz 片振幅 0.5mm 3方向各10min
耐衝撃	耐久: 1000m/s²、6方向各3回誤動作: 100m/s²、6方向各3回
寿命	電気的: 10万回以上(AC250V 3A 抵抗負荷開閉ひん度 1800回/h) 機械的: 1000万回以上(無負荷開閉ひん度1800回/h)
保護構造	IP40
取りつけ方法	埋込み取りつけ、表面取りつけ(共用)
外部接続方式	8ピンソケット
適用ソケット	P2CF-08、P2CF-08-E、P3G-08、PL08
オプション品	軟質カバー: Y92A-48D 硬質カバー: Y92A-48B 埋込み取りつけ用アダプタ: Y92F-30/Y92F-70/Y92F-71
