H5CX-L8-N

Digital Timer


デジタルタイマ, エコノミータイプ, 1段, 接点出力（限時1c）, AC100～240V, 8ピンソケット

電源電圧	AC100～240V
設定時間範囲	0.001s～9999h
入力方式	無電圧入力
制御出力	限時1c
表示モード	加算(UP)表示、減算(DOWN)表示(切替)
表示方式	7セグメントネガLCD 4桁
外部接続方式	8ピンソケット

Item list of H5CX

定格/性能

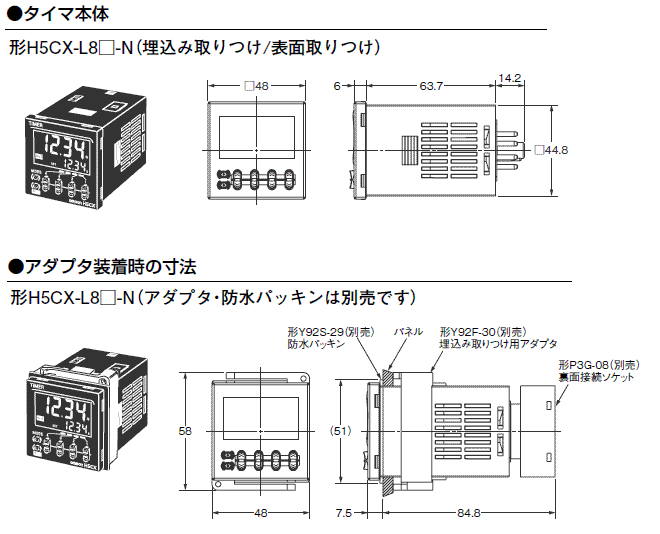

外形図

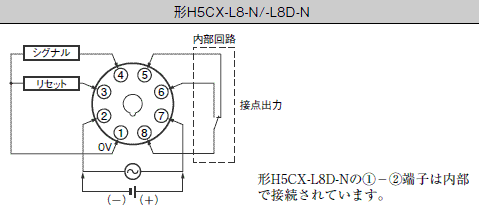

端子配置

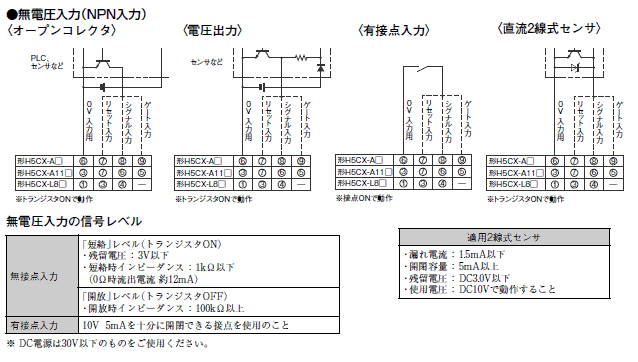

入力の接続
動作チャート
電気的寿命曲線

定格/性能

As of December 23, 2024


電源電圧		AC100～240V (50/60 Hz)
許容電圧変動範囲		定格電源電圧の85～110 %
消費電力		約6.2VA
時間仕様（レンジ数)		10
設定時間範囲（各レンジ）		0.001～9.999s 0.01～99.99s 0.1～999.9s 1～9999s 0.1～999.9min 1～9999min 0.1～999.9h 1～9999h 1s～99min 59s 1min～99h 59min
入力方式		無電圧入力
無電圧入力	無接点入力	短絡時インピーダンス: 1kΩ以下（0Ω時流出電流約12mA）短絡時残留電圧: 3V以下開放時インピーダンス: 100kΩ以上 (DC電源は30V以下のものをご使用ください)
	有接点入力	10V 5mAを十分に開閉できる接点を使用のこと
	適用2線式センサ	漏れ電流: 1.5mA以下開閉容量: 5mA以上残留電圧: DC3.0V以下使用電圧: DC10Vで動作すること
出力モード		A: シグナルオンディレー (Ⅰ) A-1: シグナルオンディレー (Ⅱ) A-2: パワーオンディレー (Ⅰ) A-3: パワーオンディレー (Ⅱ) b: フリッカ (Ⅰ) b-1: フリッカ (Ⅱ) d: シグナルオフディレー E: インターバル F: 積算 Z: ON/OFFデューティー可変 S: ストップウォッチ toff: フリッカオフスタート (Ⅰ) ton: フリッカオンスタート (Ⅰ) toff-1: フリッカオフスタート (Ⅱ) ton-1: フリッカオンスタート (Ⅱ)
制御出力（接点出力）		限時1c 抵抗負荷: AC250V/DC30V 5A (cosφ=1) 最小適用負荷: DC5V 10mA (P水準、参考値)
復帰方式		電源リセット（出力モードによる）/自動リセット（出力モードによる）/外部リセット/手動リセット
電源リセット		最小電源開放時間: 0.5s (A-3、b1、F、ton-1、toff-1モードは除く)
表示モード		加算(UP)表示、減算(DOWN)表示(切替)
表示方式		7セグメントネガLCD 4桁
文字高		計時値: 12mm (赤色) 設定値: 6mm (緑色)
キープロテクト方式		キープロテクトスイッチ
停電記憶方式		EEP-ROM (書きかえ回数: 10万回以上、データ保持性: 10年以上)
使用温度範囲		-10～55℃（ただし、氷結、結露しないこと）密着取り付け時: -10～50℃（ただし、氷結、結露しないこと）
保存温度範囲		-25～70℃（ただし、氷結、結露しないこと）
使用湿度範囲		25～85%
動作時間のばらつき		電源スタート: ±0.01%±0.05s以下(セット値に対する割合) 信号スタート: ±0.005%±0.03s以下(セット値に対する割合)
セット誤差		電源スタート: ±0.01%±0.05s以下(セット値に対する割合) 信号スタート: ±0.005%±0.03s以下(セット値に対する割合)
電圧の影響		電源スタート: ±0.01%±0.05s以下(セット値に対する割合) 信号スタート: ±0.005%±0.03s以下(セット値に対する割合)
温度の影響		電源スタート: ±0.01%±0.05s以下(セット値に対する割合) 信号スタート: ±0.005%±0.03s以下(セット値に対する割合)
絶縁抵抗		導電部端子と露出した非充電金属部間: 100MΩ以上 (DC500Vメガにて) 非連続接点間: 100MΩ以上 (DC500Vメガにて)
耐電圧		充電金属部と非充電金属部間: AC2000V 50/60Hz 1min 電源と入力回路間: AC2000V 50/60Hz 1min 制御出力と電源、入力回路間: AC2000V 50/60Hz 1min 非連続接点間: AC1000V 50/60Hz 1min
インパルス電圧		電源端子間: 5kV 導電部端子と露出した非充電金属部間: 5kV
耐ノイズ		電源端子間: ±1.5kV 入力端子間: ±600kV ノイズシミュレータによる方形波ノイズ、パルス幅100ns/1µs、立ち上がり1ns
静電気耐力		8kV (誤動作)、15kV(破壊)
耐振動		耐久: 10～55Hz 片振幅 0.75mm 3方向各2h 誤動作: 10～55Hz 片振幅 0.35mm 3方向各10min
耐衝撃		耐久: 300m/s²、3軸各方向各3回誤動作: 100m/s²、6方向各3回
寿命		電気的: 10万回以上(AC250V 5A 抵抗負荷開閉ひん度 1800回/h、23℃) 機械的: 1000万回以上(無負荷開閉ひん度1800回/h、23℃)
保護構造		パネル表面のみ: IEC規格 IP66、UL508 Type4X(屋内)(防水パッキン形Y92S-29使用時)
取りつけ方法		埋込み取りつけ、表面取りつけ(共用)
外部接続方式		8ピンソケット
ケース色		ブラック(マンセル N1.5)
適用ソケット		P2CF-08、P2CF-08-E、P3G-08
オプション品		軟質カバー: Y92A-48F1 硬質カバー: Y92A-48 埋込み取りつけ用アダプタ: Y92F-30/Y92F-45/Y92F-38 防水パッキン: Y92S-29 交換用フロントパネル: Y92P-CXT4S/Y92P-CXT4G/Y92P-CXT4B
質量		本体: 約115g
