H7BX-AWD1

Multifunction Counter (DIN 72 × 72)


電子カウンタ, プリセットカウンタ/タコメータ, 2段, 6桁, 接点出力+NPNトランジスタ出力, AC24V/DC12～24V

電源電圧	AC24V 50/60Hz DC12～24V (リップル20%以下)
プリセット段数	2段
桁数	6桁
外部接続方式	ねじ締め端子
取りつけ方法	埋込み取りつけ

Item list of H7BX

定格/仕様

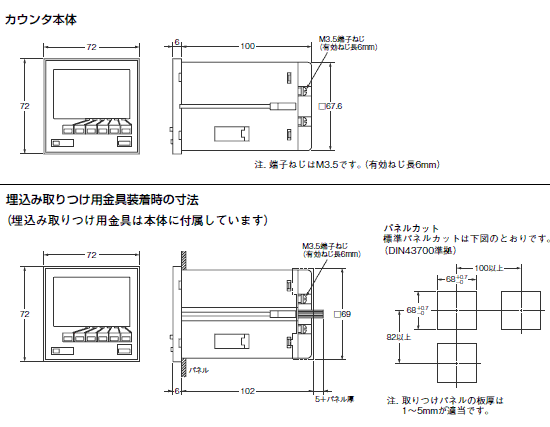

外形図

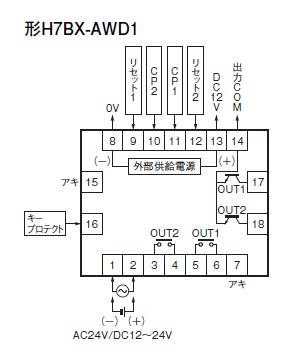

端子配置

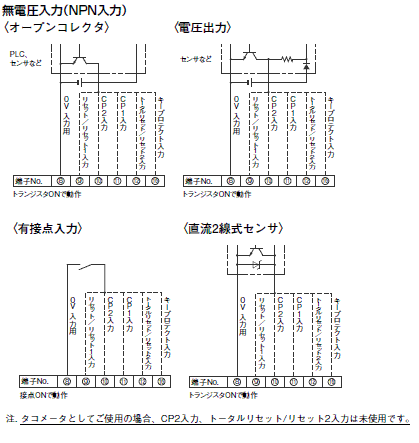

入力の接続

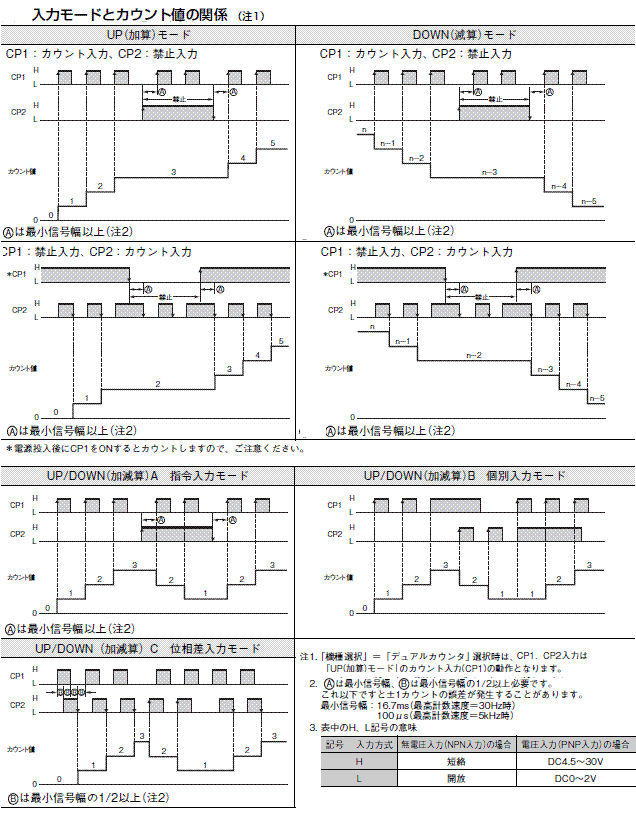

入力モードとカウント値の関係

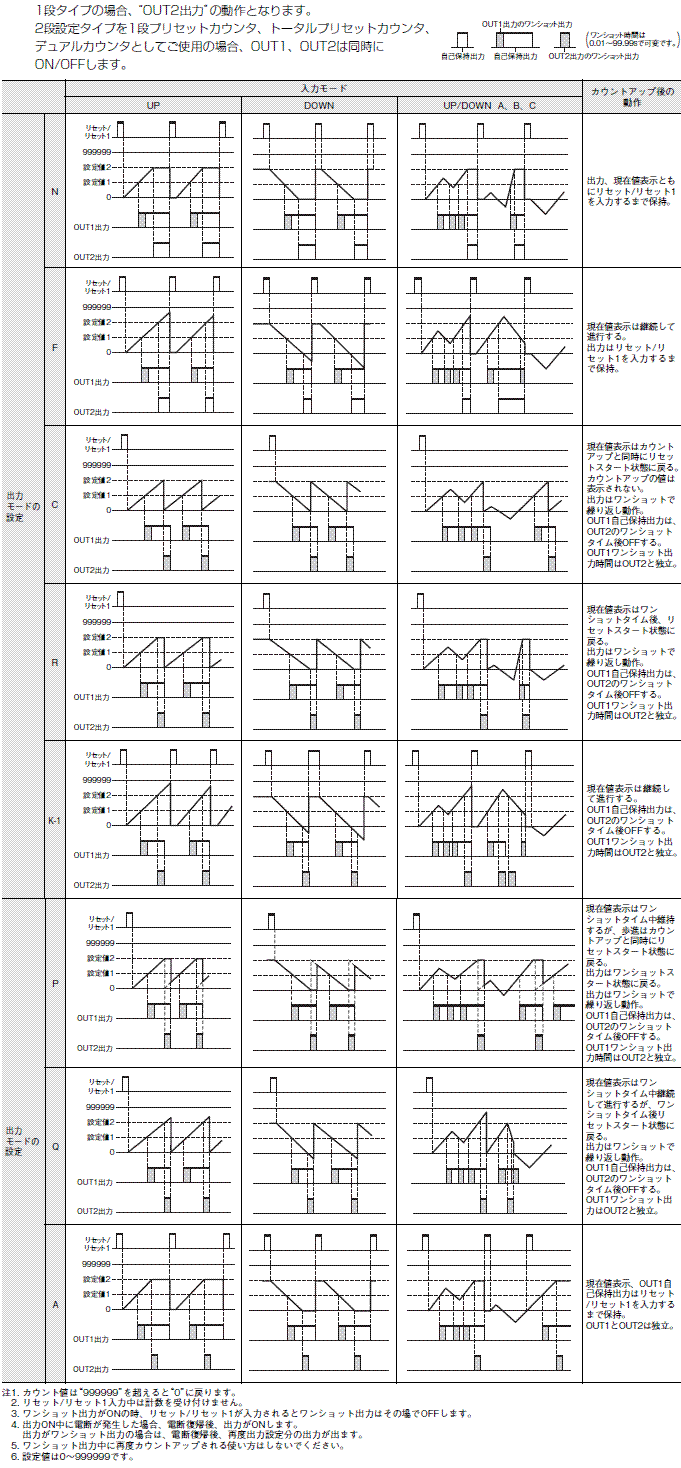

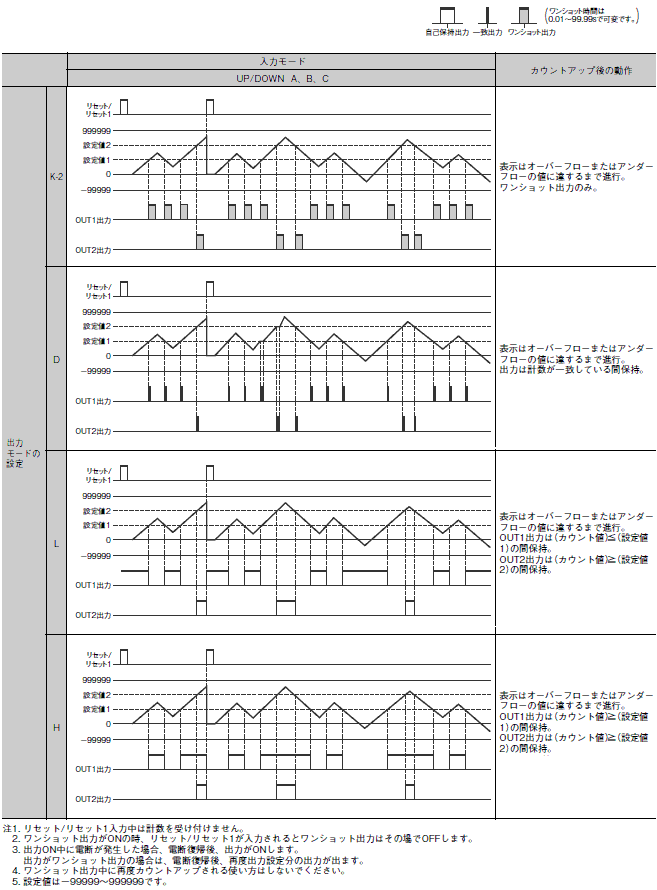

入出力モードと動作の関係

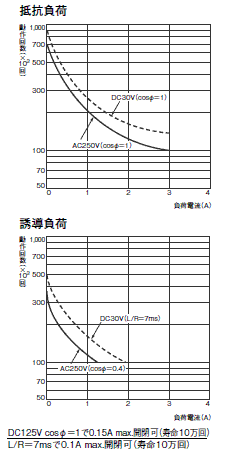

電気的寿命曲線

定格/仕様

As of July 26, 2024


機能		1段プリセットカウンタ、2段プリセットカウンタ、トータルプリセットカウンタ、バッチカウンタ、デュアルカウンタ、ツインカウンタ、タコメータ
プリセット段数		2段
電源電圧		AC24V 50/60Hz DC12～24V (リップル20%以下)
許容電圧変動範囲		定格電源電圧の85～110%（DC12Vは90～110%）
消費電力		AC24V時: 8VA以下 DC12～24Ｖ時: 5.3W以下
外部供給電源		DC12V(±10%) 100mA
カウンタ	計数範囲	-99999～999999
	最高計数速度	CP1、CP2共通: 30Hz/5kHz(切替) (ON/OFF比 1:1)
	最小信号幅	30Hz: 16.7ms 5kHz: 0.1ms
	入力モード	加算(UP)、減算(DOWN)、加減算(UP/DOWN A(指令入力)、UP/DOWN B(個別入力)、UP/DOWN C(位相差入力)、UP/DOWN D(指令入力)、UP/DOWN E(個別入力)、UP/DOWN F(位相差入力))
	出力モード	N, F, C, R, K-1, P, Q, A, K-2, D, L, H
	ワンショット時間	0.01～99.99s
	復帰方式	外部リセット(最小信号幅1ms、20ms切替)、手動リセット、自動リセット(C、R、P、Qモードの動作に従ってかかる内部リセット)
タコメータ	パルス計測方式	周期計測方式
	最高計数速度	30Hz/10kHz(切替)
	サンプリング周期	200ms
	計数範囲	0～999999
	計測範囲	30Hz: 0.01～30.00Hz 10kHz: 0.01～5kHz (1入力モード時: 0.001Hz～10kHz)

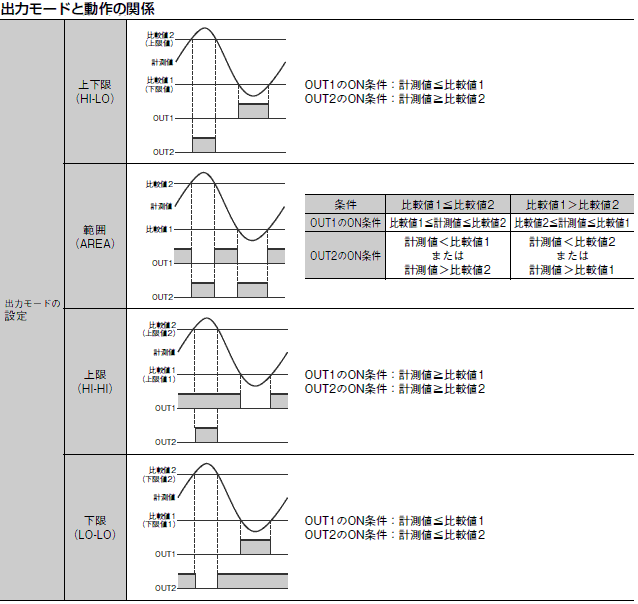

	出力モード	2入力独立計測時: 上限/下限 2入力独立計測時以外: 上下限/範囲/上限/下限
入力	入力信号	CP1、CP2、リセット1、リセット2、キープロテクト
	入力方式	無電圧入力(NPN)/電圧入力(PNP) 切替
	無電圧入力（無接点入力）	短絡時インピーダンス: 1kΩ以下 (0Ω時流出電流約12mA) 短絡時残留電圧: 3V以下開放時インピーダンス: 100kΩ以上
	無電圧入力（接点入力）	10V 5mAを十分に開閉できる接点を使用のこと。
	電圧入力	Hレベル: DC4.5～30V Lレベル: DC0～2V (入力抵抗約4.7kΩ)
制御出力	接点出力	1a2段 AC250V/DC30V 3A 抵抗負荷(cosφ=1) 最小適用負荷: DC5V 10mA(P水準、参考値)
制御出力	無接点出力	NPN DC30V以下、100mA以下残留電圧 DC1.5V以下（実力約1V) 漏れ電流 0.1mA以下
表示	表示方式	7セグメントネガLCD(バックライト付)
	桁数	6桁
	文字高	カウント値: 13.5mm (赤色/緑色(切替)) 設定値: 9mm (緑色)
プリスケール機能		0.001～99.999
小数点設定		下3桁まで
キープロテクト機能		キープロテクト入力
停電記憶方式		方式: 不揮発性メモリ、書換回数: 10万回以上、データ保持性: 10年以上
使用温度範囲		-10～55℃（ただし、氷結しないこと）
保存温度範囲		-25～65℃（ただし、氷結しないこと）
使用湿度範囲		25～85%RH（ただし、結露のないこと）
絶縁抵抗		導電部端子と露出した非充電金属部間: 100MΩ以上 (DC500Vメガにて) 非連続接点間: 100MΩ以上 (DC500Vメガにて)
耐電圧		充電金属部と非充電金属部間: AC2000V 50/60Hz 1min 電源と入力回路間: AC1000V 50/60Hz 1min 制御出力と電源、入力回路間: AC2000V 50/60Hz 1min 非連続接点間: AC1000V 50/60Hz 1min
インパルス電圧		電源端子間: 1.0kV 導電部端子と露出した非充電金属部間: 1.5kV
耐ノイズ		電源端子間: ±1.5kV 入力端子間: ±600V ノイズシミュレータによる方形波ノイズパルス幅100ns/1µs、立ち上がり1ns
静電気耐力		8kV(誤動作)、15kV(破壊)
耐振動		耐久: 10～55Hz 片振幅 0.75mm 3方向各2h 誤動作: 10～55Hz 片振幅 0.5mm 3方向各10min
耐衝撃		耐久: 294m/s²、3軸 6方向各3回誤動作: 98m/s²、3軸 6方向各3回
寿命		機械的寿命 1000万回以上電気的寿命 10万回以上（AC250V 3A 抵抗負荷）
保護構造		前面操作部: IP54
外部接続方式		ねじ締め端子
ケース色		ブラック (マンセルN1.5)
付属品		取りつけ金具、端子カバー、ディップスイッチ設定用シール
質量		約250g
