GlobalA30NW-2MM-TAA-P101-AB
Selector Switches
セレクタスイッチ（φ30）, 照光, 2ノッチ, 金属ベゼル, 手動復帰, 操作部色: 青（透明）, IP66, プッシュインPlus端子台, 接点構成: NO/点灯ユニット/NO, LEDランプ色: 青, LEDランプ電圧: AC/DC12V
| 種類 |
ツマミ形セレクタスイッチ |
|---|---|
| 胴体形状 |
丸胴形(φ30mm) |
| 操作部 |
ツマミ形 青 (透明) |
| 照光方式 |
照光 (LEDランプ) |
| ノッチ数 |
2ノッチ |
| ベゼル材質 |
金属 |
| 端子仕様 |
プッシュインPlus端子台 |
- 定格/性能
As of July 25, 2024
| 種類 | ツマミ形セレクタスイッチ | |
|---|---|---|
| 胴体形状 | 丸胴形(φ30mm) | |
| 照光/非照光 | 照光 | |
| ノッチ数 | 2ノッチ | |
| 操作部 | 操作部形状 | ツマミ形 | 操作部色 | 青 | 透明/不透明 | 透明 |
| 復帰方式 | 手動 | |
| ベゼル材質 | 金属 | |
| 最小適用負荷 | DC5V 6mA | |
| スイッチユニット構成 | ユニット位置1: NO ユニット位置2: 点灯ユニット ユニット位置3: NO | |
| ランプ | 照光部方式 | LEDランプ | ランプ色 | 青 | 定格電圧 | AC/DC12V | 使用電圧 | AC/DC12V±10% | 定格電流 | 12mA |
| 接点定格 | 接点構成 | 2a | 定格通電電流 | 10A | 開閉能力(AC) | 抵抗負荷(AC-12): AC24V 10A/AC120V 10A/AC240V 6A/AC380V 2A/AC440V 2A 誘導負荷(AC-15): AC24V 10A/AC120V 6A/AC240V 3A/AC380V 1.9A/AC440V 1.6A | 開閉能力(DC) | 抵抗負荷(DC-12): DC24V 8A/DC120V 2.2A/DC240V 1.1A 誘導負荷(DC-13): DC24V 4A/DC120V 1.1A/DC240V 0.55A | 開閉能力説明 | 測定条件: 周囲温度 20±2℃、周囲湿度 65±5%RH、操作ひん度 30回/min |
| 端子仕様 | プッシュインPlus端子台 | |
| 許容操作頻度 | 電気的: 最大30回/分 機械的: 最大30回/分 | |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガ、点灯ユニットは除く) | |
| 耐電圧 | 同極端子間: AC2500V 50/60Hz 1min (点灯ユニットは除く) 各端子とアース間: AC2500V 50/60Hz 1min (初期値) | |
| 耐振動 | 10～55Hz 複振幅 1.5mm (接点開離1ms以内) | |
| 耐衝撃 | 誤動作: 最大1000m/s2 (接点開離1ms以内) | |
| 周囲温度範囲 | 使用時: -25～55℃ (ただし、氷結、結露しないこと) 保存時: -40～80℃ | |
| 周囲湿度範囲 | 使用時: 35～85%RH | |
| 保護構造 | パネル前面: IP66 | |
| 感電保護クラス | Class II | |
| PTI（トラッキング特性） | 175 | |
| 汚染度 | 3 (EN60947-5-1) | |
As of July 25, 2024

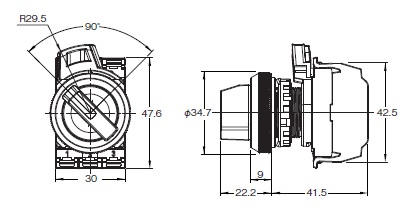

- 外形図
As of July 25, 2024
As of July 25, 2024
- 取りつけ穴加工図
As of July 25, 2024
As of July 25, 2024
