GlobalK3MA-J AC/DC24
Process Meter
スケーリングメータ/メータリレー, 直流電圧/直流電流入力, 比較出力なし, 電源電圧 AC/DC24V
| 電源電圧 |
DC24V AC24V 50/60Hz |
|---|---|
| 入力タイプ |
直流電圧/直流電流 |
| 桁数 |
5桁 (-19999～99999) |
- 定格/仕様
As of July 25, 2024
| 電源電圧 | DC24V AC24V 50/60Hz | |
|---|---|---|
| 許容電圧変動範囲 | 電源電圧の85～110% | |
| 消費電力 | 4.5W以下 (DC24V時)/4.5VA以下 (AC24V時) | |
| 入力タイプ | 直流電圧/直流電流 | |
| 電流計測入力 | 計測範囲 | 0-20: 0～20mA 4-20: 4～20mA | 指示範囲 | 0-20: -2.00～22.00mA 4-20: 2.00～22.00mA | 測定精度 | ±0.1% FS±1ディジット以下 (23±3℃) | 入力インピーダンス | 約45Ω |
| 電圧計測入力 | 計測範囲 | 0-5: 0～5V 1-5: 1～5V 5: ±5V 10: ±10V | 指示範囲 | 0-5: -0.500～5.500V 1-5: 0.500～5.500V 5: ±5.500V 10: ±11.000V | 測定精度 | 0-5: ±0.1% FS±1ディジット以下 (23±3℃) 1-5: ±0.1% FS±1ディジット以下 (23±3℃) 5: ±0.1% FS±1ディジット以下 (23±5℃) 10: ±0.1% FS±1ディジット以下 (23±5℃) | 入力インピーダンス | 1MΩ以上 |
| 表示 | 表示方式 | ネガタイプLCD (バックライトLED) 表示、7セグメントデジタル表示 | 桁数 | 5桁 (-19999～99999) | 文字高さ | 14.2mm (緑色/赤色切替) |
| A/D変換方式 | 二重積分方式 | |
| サンプリング周期 | 250ms | |
| 比較出力応答時間 | 750ms以下 | |
| 絶縁抵抗 | 外部端子一括とケース間: 20MΩ以上 (DC500Vメガにて) 入力-出力-電源間: 20MΩ以上 (DC500Vメガにて) | |
| 耐電圧 | 外部端子一括とケース間: AC2,000V 1min | |
| 耐ノイズ | 電源端子ノーマルモード±480V、電源端子コモンモード±1,500V (立ち上がり1nsの方形波、パルス幅1µs、100ns) | |
| 耐振動 | 誤動作: 10～55Hz 片振幅 0.35mm X、Y、Z各方向 5分間×10掃引 | |
| 耐衝撃 | 誤動作: 150m/s2、3軸6方向 各3回 | |
| 保護構造 | 前面: NEMA TYPE 4X屋内用準拠（IP66相当） リアケース: IP20 端子部: IP00 + フィンガープロテクト(VDE 0106/100) (端子カバー装着時) | |
| メモリ保護 | 不揮発性メモリ (書込み回数: 10万回) | |
| 周囲温度範囲 | 使用時: -10～55℃（ただし、氷結、結露のないこと） 保存時: -25～65℃（ただし、氷結、結露のないこと） | |
| 周囲湿度範囲 | 使用時: 25～85%RH（ただし、結露しないこと） | |
| 付属品 | 防水パッキン、端子カバー、単位シール | |
| 質量 | 約200g | |
As of July 25, 2024

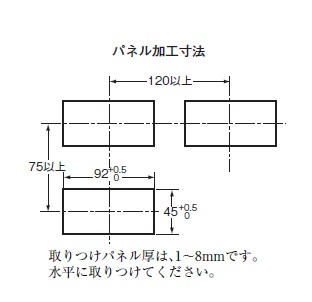

- 外形図
As of July 25, 2024
As of July 25, 2024

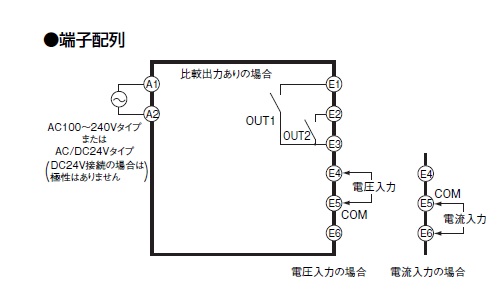

- 接続図
As of July 25, 2024

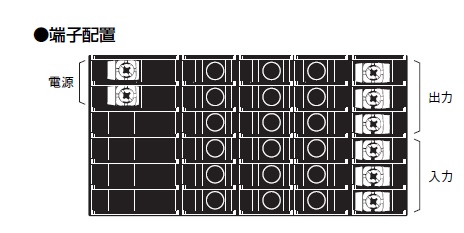

端子配置
As of July 25, 2024

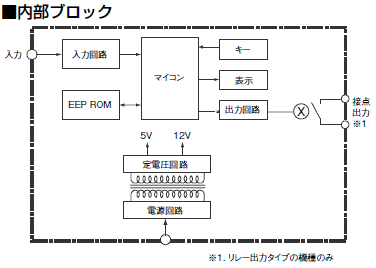

- 内部ブロック図
As of July 25, 2024
As of July 25, 2024
