K3MA-L-C AC/DC24

Temperature Meter


温度指示計/指示警報計, 白金測温抵抗体/熱電対入力, 比較出力リレー接点（1c）, AC/DC24V

電源電圧	DC24V AC24V 50/60Hz
入力タイプ	温度(白金測温抵抗体/熱電対)
桁数	4桁 (-1999～9999)

Item list of K3MA-L

定格/仕様

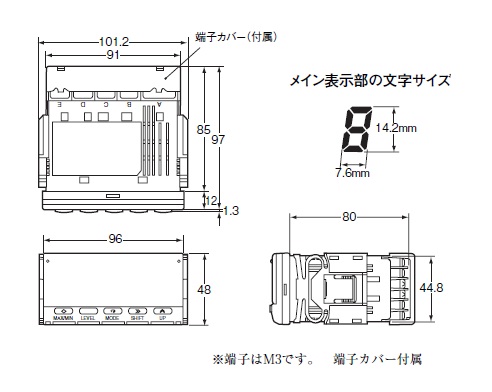

外形図

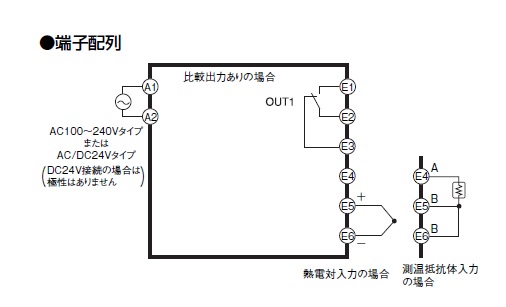

接続図
内部ブロック図

定格/仕様

As of July 25, 2024


電源電圧		DC24V AC24V 50/60Hz
許容電圧変動範囲		電源電圧の85～110%
消費電力		4.5W以下 (DC24V時)/4.5VA以下 (AC24V時)
入力タイプ		温度(白金測温抵抗体/熱電対)
出力タイプ		判定出力: 接点比較出力: OUT1
温度計測入力（測定精度)		白金測温抵抗体: (指示値の±0.5%または±1℃の大きい方)±1ディジット以下熱電対: (指示値の±0.5%または±1℃の大きい方)±1ディジット以下 (K（入力種別: 5）の-200～1300℃、T、Nの－100℃以下と、U、Lは±2℃±1ディジット以下。Ｂの400℃以下は規定なし。R、Sの200℃以下は±3℃±1ディジット以下)
判定出力	接点出力	1c 定格負荷: 抵抗負荷: AC250V 5A（cosφ=1）/DC30V 5A、誘導負荷: AC250V 1.5A（cosφ=0.4）/DC30V 1.5A（L/R＝7ms）最小適用負荷: DC5V 10mA (P水準、参考値) 寿命: 10万回以上 (電気的)/2000万回以上 (機械的)

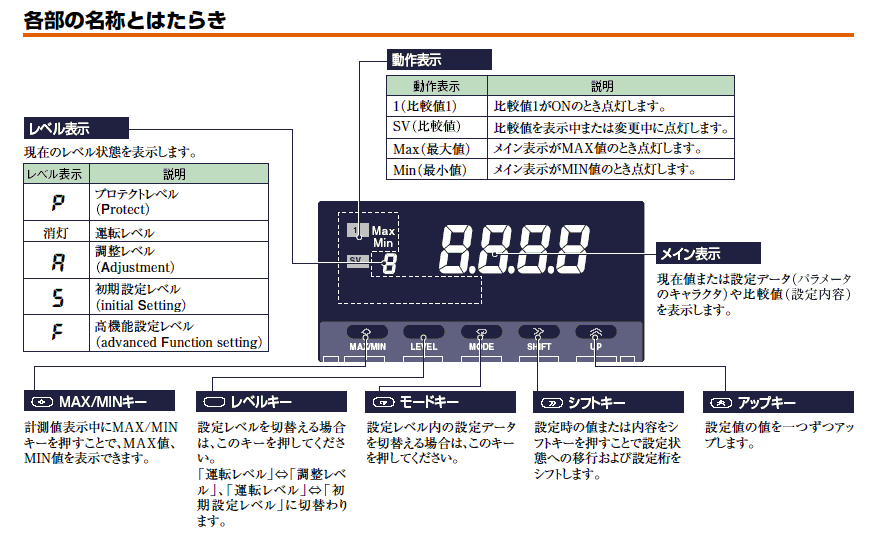

表示	表示方式	ネガタイプLCD (バックライトLED) 表示、7セグメントデジタル表示
	桁数	4桁 (-1999～9999)
	文字高さ	14.2mm (緑色/赤色切替)
サンプリング周期		500ms
比較出力応答時間		1s以下
絶縁抵抗		外部端子一括とケース間: 20MΩ以上 (DC500Vメガにて) 入力-出力-電源間: 20MΩ以上 (DC500Vメガにて)
耐電圧		外部端子一括とケース間: AC2,000V 1min
耐ノイズ		電源端子ノーマルモード±480V、電源端子コモンモード±1,500V (立ち上がり1nsの方形波、パルス幅1µs、100ns)
耐振動		誤動作: 10～55Hz 片振幅 0.35mm X、Y、Z各方向 5分間×10掃引
耐衝撃		誤動作: 100m/s²、3軸6方向各3回
保護構造		前面: NEMA TYPE 4X屋内用準拠（IP66相当）リアケース: IP20 端子部: IP00 + フィンガープロテクト(VDE 0106/100) (端子カバー装着時)
メモリ保護		不揮発性メモリ (書込み回数: 10万回)
周囲温度範囲		使用時: -10～55℃（ただし、氷結、結露のないこと）保存時: -25～65℃（ただし、氷結、結露のないこと）
周囲湿度範囲		使用時: 25～85%RH（ただし、結露しないこと）
付属品		防水パッキン、端子カバー、単位シール
質量		約200g
