GlobalE3Z-G81 2M
Grooved-type Photoelectric Sensor with Built-in Amplifier
溝型光電センサ, 溝型, 検出距離: 25mm, PNPオープンコレクタ, 1光軸, コード引き出しタイプ, 2m
| 検出距離 |
25mm |
|---|---|
| 光源 |
赤外発光ダイオード (940 nm) |
| 接続方式 |
コード引き出しタイプ |
- 定格/性能
As of July 25, 2024
| 形状 | 溝型 |
|---|---|
| 検出距離 | 25mm |
| 標準検出物体 | φ1.5mm以上の不透明体 |
| 光源 | 赤外発光ダイオード (940 nm) |
| 電源電圧 | DC12～24V±10% リップル(p-p)10%以下 |
| 消費電流 | 25mA以下 |
| 制御出力 | PNPオープンコレクタ DC26.4V以下 100mA以下 残留電圧: 1V以下 |
| 動作モード | 入光ON/遮光ON 切替式 |
| 保護回路 | 出力短絡保護、電源逆接続保護 |
| 応答時間 | 動作・復帰: 1ms以下 |
| 使用周囲照度 | 白熱ランプ: 3,000lx以下 太陽光: 10,000lx以下 |
| 使用温度範囲 | -25～55℃（ただし、氷結、結露しないこと） |
| 保存温度範囲 | -40～70℃（ただし、氷結、結露しないこと） |
| 使用湿度範囲 | 35～85%（ただし、結露しないこと） |
| 保存湿度範囲 | 35～95%（ただし、結露しないこと） |
| 絶縁抵抗 | 20MΩ以上(DC500Vメガにて) |
| 耐電圧 | リード線一括とケース間: AC1000V 50/60Hz 1min |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 500m/s2 X、Y、Z各方向 3回 |
| 保護構造 | IEC: IP64 |
| 接続方式 | コード引き出しタイプ (コード長 2m) |
| 質量 | 梱包状態: 約65g |
| 付属品 | 取扱説明書 |
| 材質 | ケース: ABS |
As of July 25, 2024
- 外形図
As of July 25, 2024
As of July 25, 2024

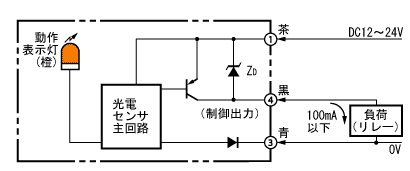

- 出力段回路図
As of July 25, 2024
As of July 25, 2024

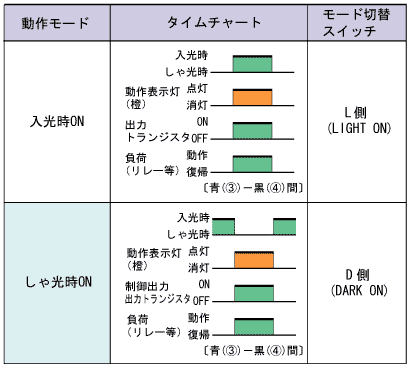

- タイムチャート
As of July 25, 2024
As of July 25, 2024
