S8VK-G01512

Switch Mode Power Supply (15/30/60/120/240/480-W Models)


スイッチング・パワーサプライ, 容量 15W, 出力電圧 12V

容量	15W
出力電圧	DC12V
定格入力電圧	AC100～240V
構造	カバー付きタイプ
入出力接続	端子台
端子台タイプ	棒端子

Item list of S8VK-G

定格/性能

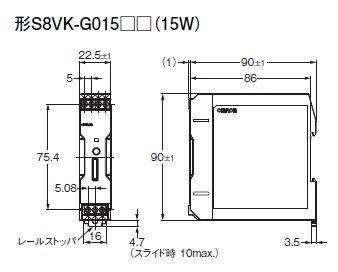

外形図

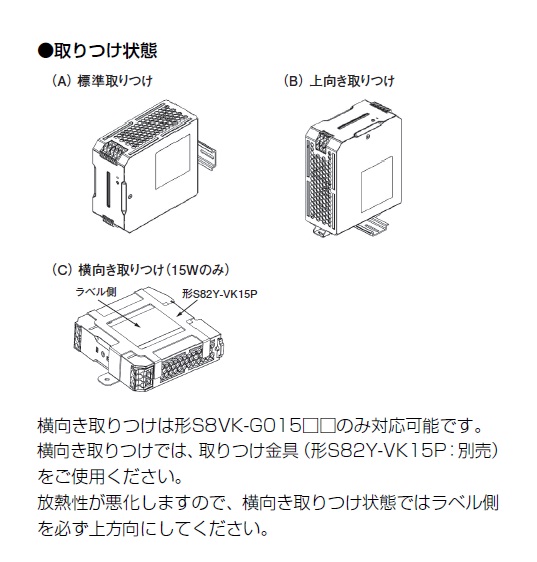

取りつけ図

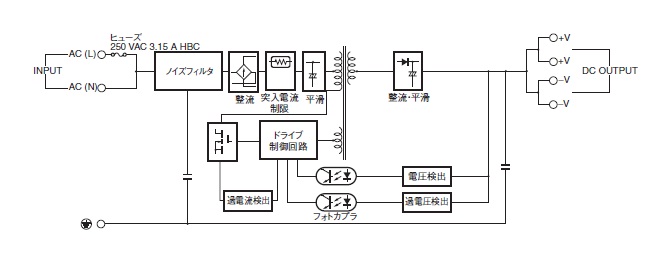

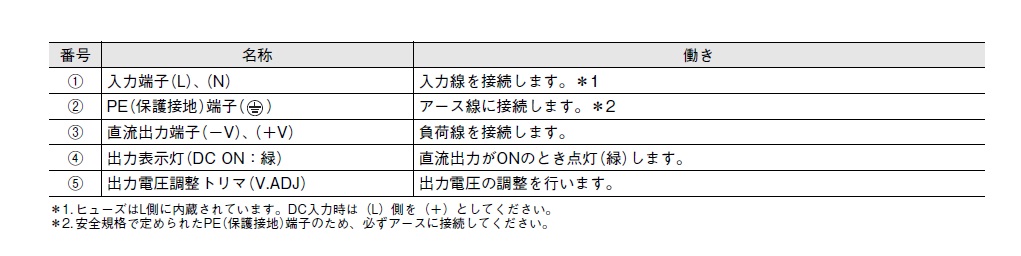

接続図

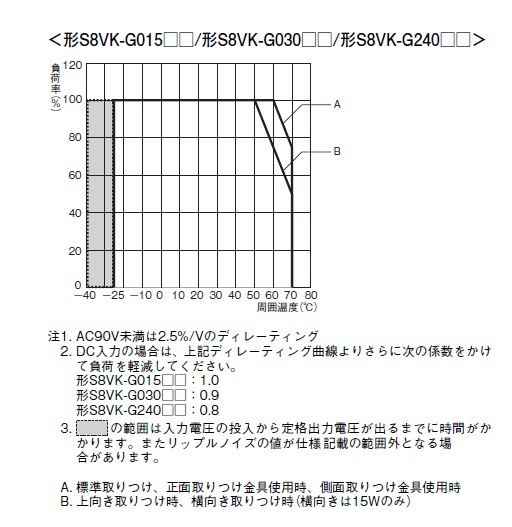

ディレーティング曲線

定格/性能

As of July 25, 2024


容量		15W
出力電圧		DC12V
効率		80% typ. (AC100V入力時) 79% typ. (AC200V入力時)
入力条件	定格入力電圧	AC100～240V
	入力電圧許容変動範囲	AC85～264V (単相) DC90～350V
	周波数	50/60Hz (47～450Hz)
	入力電流	0.35A typ. (AC100V入力時) 0.25A typ. (AC200V入力時)
	リーク電流	0.5mA以下 (AC100V入力時) 1.0mA以下 (AC200V入力時)
	突入電流（25℃ コールドスタート）	16A typ. (AC100V入力時) 32A typ. (AC200V入力時)
出力特性	出力電流	1.2A
	電圧可変範囲	-10～+15% V.ADJにて
	最大ピーク電流	1.44A
	リップルノイズ電圧	60mV(p-p)以下周波数帯域20MHz時
	静的入力変動	0.4%以下
	静的負荷変動	0.8%以下 (出力電流を0A～定格出力電流の範囲で変動させたときの値)
	周囲温度変動	0.05%/℃以下
	起動時間	600ms typ. (AC100V入力時) 400ms typ. (AC200V入力時)
	出力保持時間	20ms typ. (AC100V入力時) 100ms typ. (AC200V入力時)
付属機能	過電流保護	有、自動復帰
	過電圧保護	有、電断復帰
	直列運転	可 (2台まで接続可能。外付けダイオード要)
	並列運転	可 (2台まで接続可能)
	出力表示灯	有（色: 緑、定格電圧の80～90%以上で点灯）
絶縁耐圧	耐電圧	(入力端子一括)と(出力端子一括)間: AC3kV 1min カットオフ電流20mA (入力端子一括)と(PE)間: AC2kV 1min カットオフ電流20mA (出力端子一括)と(PE)間: AC1kV 1min カットオフ電流20mA
絶縁耐圧	絶縁抵抗	(出力端子一括)と(入力端子一括、PE)間: 100MΩ以上 DC500V
環境	耐振動	10～55Hz 片振幅0.375mm 3方向各2h
	耐衝撃	150m/s²、6方向各3回
	使用周囲温度	-40～70℃（ただし、氷結、結露しないこと）
	保存温度	-40～85℃（ただし、氷結、結露しないこと）
	使用周囲湿度	95%RH以下
	保存湿度	95%RH以下
信頼性	MTBF	13.5万時間以上
信頼性	期待寿命	10年 (定格入力、50%負荷率、周囲温度+40℃、標準取り付け状態にて)
構造	構造	カバー付きタイプ
	入出力接続	端子台
	端子台タイプ	棒端子
	取りつけ	DINレール取りつけ
	冷却方式	冷却ファン無
	保護構造	IP20、EN/IEC 60529による
	質量（本体）	150g以下
