GlobalG2R-1-SND DC24
General-purpose Relay
ミニパワーリレー, 1極, プラグイン端子, 動作表示灯・ダイオード内蔵形, DC24V
| コイル定格 |
DC24V 25.6mA |
|---|---|
| 動作表示 |
LED |
| コイルサージ吸収機能 |
ダイオード |
| 接点構成 |
1c |
| 接触機構 |
シングル |
| 接点材質 |
Ag合金 |
| 接点定格負荷 |
AC250V 10A (抵抗負荷) AC250V 7.5A (誘導負荷 (cosφ=0.4)) DC30V 10A (抵抗負荷) DC30V 5A (誘導負荷 (L/R=7ms)) |
| 端子構造 |
プラグイン端子 |
- 定格/性能
As of July 25, 2024
| 動作表示 | LED | |
|---|---|---|
| コイルサージ吸収機能 | ダイオード | |
| 保護構造 | 閉鎖型（ケース入り） | |
| 端子構造 | プラグイン端子 | |
| コイル | コイル定格 | DC24V 25.6mA | コイル抵抗 | 1113Ω | 動作電圧（セット電圧） | 70%以下 | 復帰電圧（リセット電圧） | 15%以上 | 最大許容電圧 | 110% | 消費電力 | 約0.53W |
| 接点 | 定格負荷 | AC250V 10A (抵抗負荷) AC250V 7.5A (誘導負荷 (cosφ=0.4)) DC30V 10A (抵抗負荷) DC30V 5A (誘導負荷 (L/R=7ms)) | 接点電圧の最大値 | AC440V DC125V | 接点電流の最大値 | AC: 10A DC: 10A | 最大開閉容量 | 2500VA (抵抗負荷) 1875VA (誘導負荷 (cosφ=0.4)) 300W (抵抗負荷) 150W (誘導負荷 (L/R=7ms)) | 接点構成 | 1c | 接触機構 | シングル | 接点材質 | Ag合金 |
| 接触抵抗 | 30mΩ以下 (DC5V 1A 電圧降下法) |
|---|---|
| 動作時間 | 15ms以下 (定格操作電圧印加時、接点バウンス含まず) |
| 復帰時間 | 20ms以下 (定格操作電圧印加時、接点バウンス含まず) |
| 最大開閉頻度 | 機械的: 18000回/時間 定格負荷: 1800回/時間 |
| 絶縁抵抗 | コイルと接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて) 同極接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | コイルと接点間: AC5000V 50/60Hz 1min 同極接点間: AC1000V 50/60Hz 1min |
| 耐振動（耐久） | 10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm) |
| 耐振動（誤動作） | 10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm) |
| 耐衝撃（耐久） | 1000m/s2 |
| 耐衝撃（誤動作） | 励磁: 200m/s2 無励磁: 100m/s2 |
| 耐久性（機械的） | 2000万回以上 (開閉ひん度18,000回/h) |
| 耐久性（電気的） | 10万回以上 (定格負荷、開閉ひん度1,800回/h) |
| 故障率 | DC5V 100mA (P水準、参考値) (開閉ひん度120回/min) |
| 使用温度範囲 | -40～70℃（ただし、氷結、結露しないこと） |
| 使用湿度範囲 | 5～85%RH |
| 質量 | 約20g |
| 取りつけ方法 | ソケット |
| 適用ソケット | P2RFZ-05/ P2RFZ-05-E/ P2RF-05-PU/ P2R-057P/ P2R-05A/ P2R-05P |
As of July 25, 2024
- 外形図
As of July 25, 2024

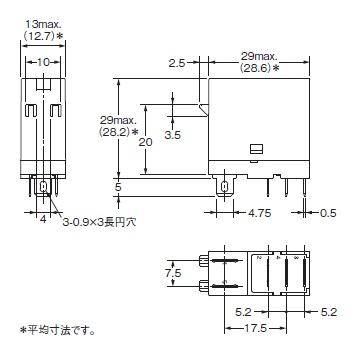

外形図
As of July 25, 2024
- 端子配置/内部接続
As of July 25, 2024

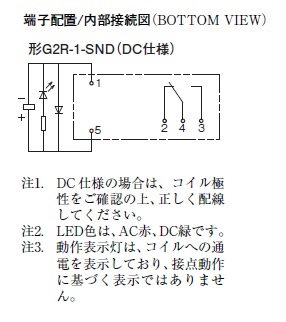

端子配置/内部接続
As of July 25, 2024
- 特性図
As of July 25, 2024

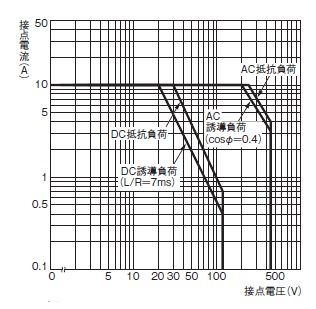

開閉容量
