E3Z-LT86

Compact Laser Photoelectric Sensor with Built-in Amplifier


レーザタイプ小型アンプ内蔵形光電センサ, 透過形, 応答時間 1ms, 検出距離 60m, PNP出力, M8コネクタタイプ

検出方式	透過形
検出距離	60m
光源	赤色LD (655 nm)
接続方式	M8コネクタタイプ

Item list of E3Z-LT / LR / LL

定格/性能

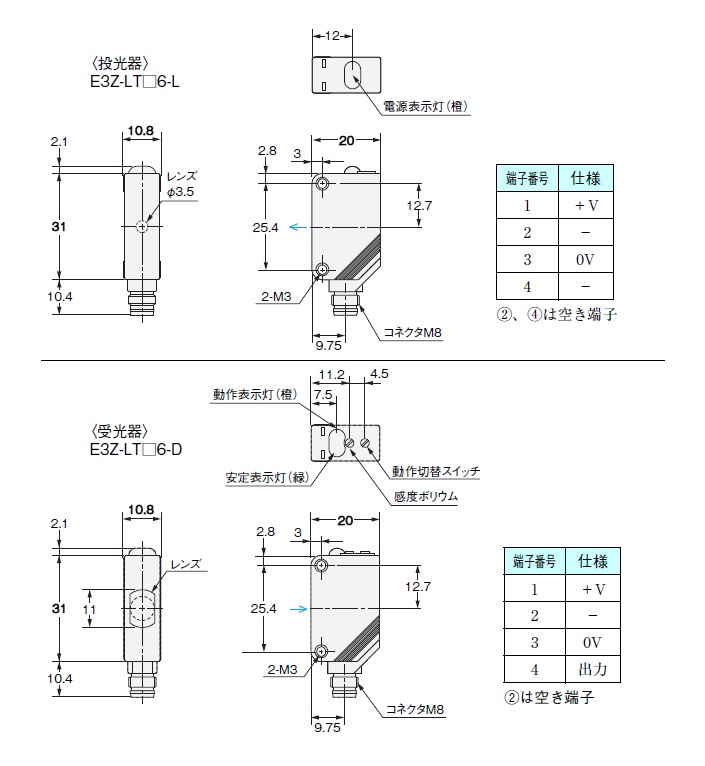

外形図

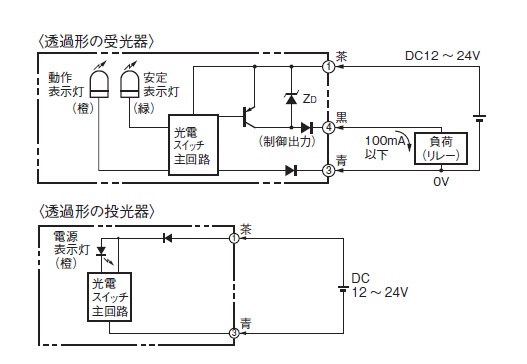

出力段回路図
タイムチャート

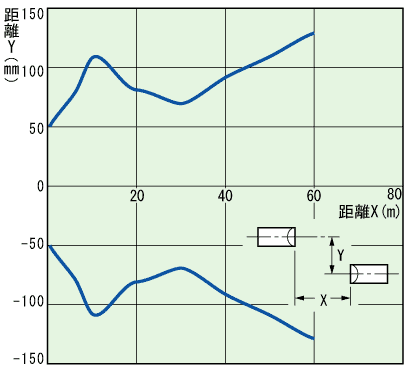

平行移動特性

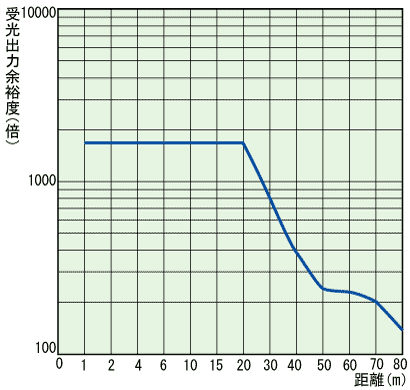

距離特性

定格/性能

As of July 25, 2024


形状	角型
検出方式	透過形
検出距離	60m
投光スポット径	φ5mm以下 (検出距離3m)
標準検出物体	φ12mm以上の不透明体
最小検出物体	φ6mm以上 (3mにて)
指向角	受光器: 3～15°
光源	赤色LD (655 nm)
レーザークラス	IEC: クラス1 FDA: クラス1 JIS: クラス1
電源電圧	DC12～24V±10% リップル(p-p)10%以下
消費電流	投光器: 15mA以下受光器: 20mA以下
制御出力	PNPオープンコレクタ DC26.4V以下 100mA以下残留電圧: 1V以下 (負荷電流 10mA未満) 残留電圧: 2V以下 (負荷電流 10～100mA)
動作モード	入光ON/遮光ON 切替式
保護回路	負荷短絡保護、出力逆接続保護、電源逆接続保護
応答時間	動作・復帰: 1ms以下
感度調整	単回転ボリウム
使用周囲照度	白熱ランプ: 3,000lx以下太陽光: 10,000lx以下
使用温度範囲	-10～55℃（ただし、氷結、結露しないこと）
保存温度範囲	-25～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、氷結、結露しないこと）
保存湿度範囲	35～95%（ただし、氷結、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回
保護構造	IEC: IP67
接続方式	M8コネクタタイプ
表示灯	動作表示灯(橙)、安定表示灯(緑)、電源表示灯(橙)
質量	梱包状態: 約30g
付属品	取扱説明書
材質	ケース: ポリブチレンテレフタレートレンズ部: 変性ポリアリレート
