GlobalLY3 DC24
Bi-power Relays
バイパワーリレー, 3極, シングル接点, プラグイン端子, DC24V
| コイル定格 |
DC24V 58.6mA |
|---|---|
| 接点構成 |
3c |
| 接触機構 |
シングル |
| 接点材質 |
Ag合金 |
| 接点定格負荷 |
AC110V 10A、AC250V 10A (抵抗負荷) AC110V 7.5A (誘導負荷 (cosφ=0.4)) DC24V 10A (抵抗負荷) DC24V 5A (誘導負荷 (L/R=7ms)) |
| 端子構造 |
プラグイン端子 |
- 定格/性能
As of July 25, 2024
| 保護構造 | 閉鎖型（ケース入り） | |
|---|---|---|
| 端子構造 | プラグイン端子 | |
| コイル | コイル定格 | DC24V 58.6mA | コイル抵抗 | 410Ω | 動作電圧（セット電圧） | 80%以下 | 復帰電圧（リセット電圧） | 10%以上 | 最大許容電圧 | 110% | 消費電力 | 約1.4W |
| 接点 | 定格負荷 | AC110V 10A、AC250V 10A (抵抗負荷) AC110V 7.5A (誘導負荷 (cosφ=0.4)) DC24V 10A (抵抗負荷) DC24V 5A (誘導負荷 (L/R=7ms)) | 接点電圧の最大値 | AC250V DC125V | 接点電流の最大値 | AC: 10A DC: 10A | 接点構成 | 3c | 接触機構 | シングル | 接点材質 | Ag合金 |
| 接触抵抗 | 50mΩ以下 (DC5V 1A 電圧降下法) |
|---|---|
| 動作時間 | 25ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず) |
| 復帰時間 | 25ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず) |
| 最大開閉頻度 | 機械的: 18000回/時間 定格負荷: 1800回/時間 |
| 絶縁抵抗 | コイルと接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) 同極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) 異極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | コイルと接点間: AC2000V 50/60Hz 1min 同極接点間: AC1000V 50/60Hz 1min 異極接点間: AC2000V 50/60Hz 1min |
| 耐振動（耐久） | 10～55～10Hz 片振幅 0.5mm (複振幅 1mm) |
| 耐振動（誤動作） | 10～55～10Hz 片振幅 0.5mm (複振幅 1mm) |
| 耐衝撃（耐久） | 1000m/s2 |
| 耐衝撃（誤動作） | 200m/s2 |
| 耐久性（機械的） | 1億回以上 (開閉ひん度18,000回/h) |
| 耐久性（電気的） | 20万回以上 (AC110V、23℃、開閉ひん度1,800回/h)、5万回以上 (AC250V、23℃、開閉ひん度1,800回/h) |
| 故障率 | DC5V 100mA (P水準、参考値) (開閉ひん度120回/min) |
| 使用温度範囲 | -25～40℃（ただし、氷結、結露しないこと） |
| 使用湿度範囲 | 5～85%RH |
| 質量 | 約50g |
| 取りつけ方法 | ソケット |
| 適用ソケット | PTF11A/ PT11/ PT11QN/ PT11-0 |
As of July 25, 2024
- 端子配置/内部接続
As of July 25, 2024
端子配置/内部接続
As of July 25, 2024
- 特性図
As of July 25, 2024

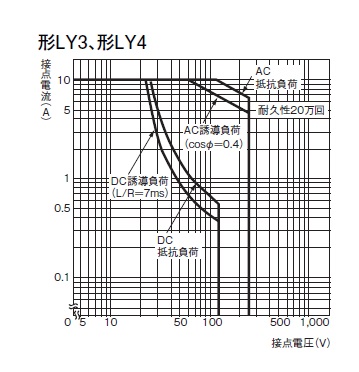

開閉容量
As of July 25, 2024
