E2Q6-N20E3-H

Rectangular Proximity Sensor


角型近接センサ, シールドタイプ, 検出距離 20mm, NPN, NO+NC, 端子台タイプ

As of August 8, 2024

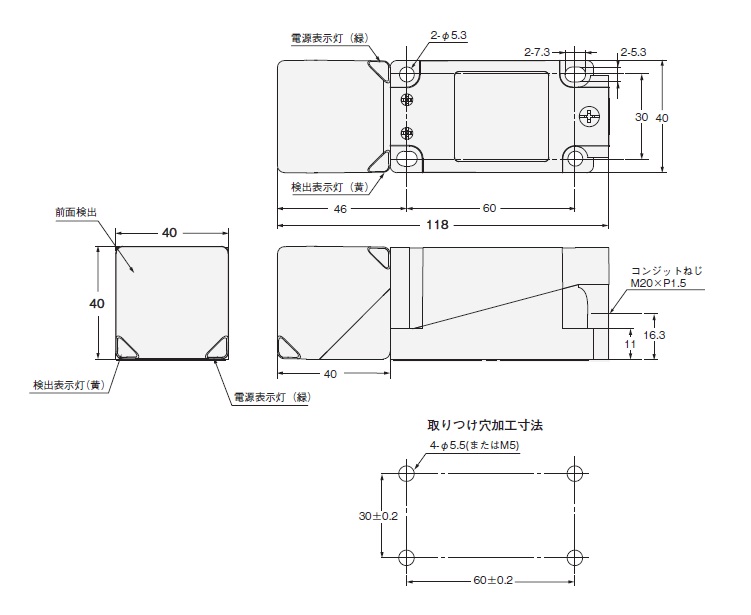

検出ヘッドサイズ	40mm×40mm×118mm
タイプ	角型、シールドタイプ
電源の種類	直流3線式

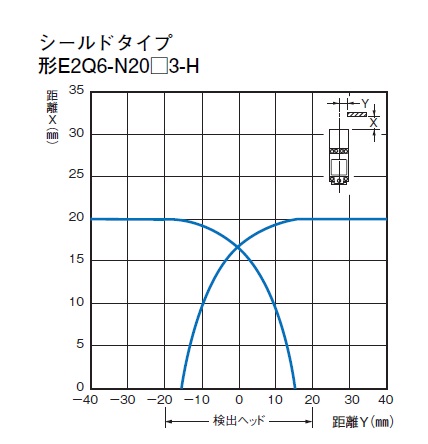

検出距離	20mm ±10%
設定距離	0～16mm
応差	検出距離の15%以下

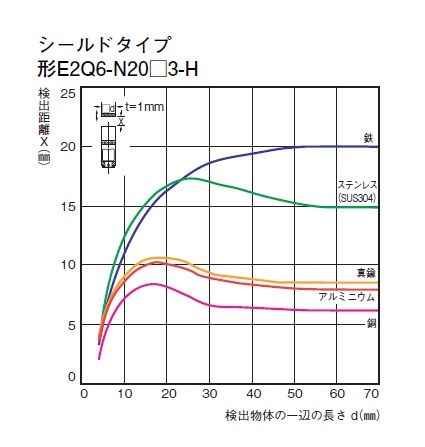

検出可能物体	磁性金属(非磁性金属は検出距離が低下します)
標準検出物体	鉄60×60×1mm
応答周波数	150Hz（平均値）
電源電圧	DC10～30V リップル(p-p) 10%含む
消費電流	20mA以下

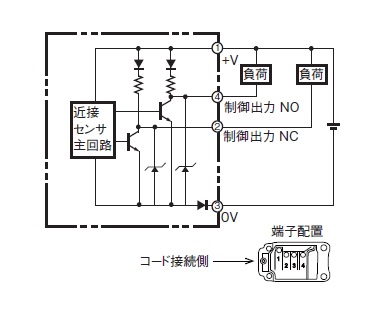

制御出力（出力形式）	NPN
制御出力（開閉容量）	200mA以下
制御出力（残留電圧）	2V以下 (負荷電流200mA時)
表示灯	電源表示灯(緑)、検出表示灯(黄)

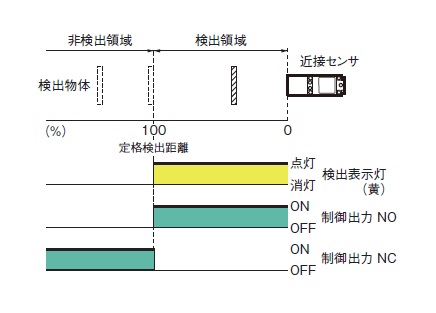

動作モード	NO+NC
保護回路	負荷短絡保護出力逆接続保護電源逆接続保護
使用温度範囲	-25～70℃
保存温度範囲	-25～70℃
使用湿度範囲	35～95%RH
保存湿度範囲	35～95%RH
温度の影響	-25～+70℃の温度範囲内で、23℃時の検出距離の±15%以内
電圧の影響	DC24V±15%の範囲内で、DC24V時の検出距離の±2%以内 DC12V±15%の範囲内で、DC12V時の検出距離の±2%以内
絶縁抵抗	充電部一括とケース間: 50MΩ以上(DC500Vメガにて)
耐電圧	充電部一括とケース間: AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向
耐衝撃	耐久: 300m/s² X、Y、Z各方向 3回
保護構造	IEC: IP67
接続方式	端子台タイプ
質量	梱包状態: 約250g 本体のみ: 約230g
材質	ケース: ポリアミド検出面: ポリアミド端子台: ポリアミド
付属品	取扱説明書
