E3ZM-LS64H 2M

Compact Photoelectric Sensor with Stainless Steel Housing


ステンレスケース小型光電センサ, BGS反射形（距離固定）, 検出距離 10～200mm, NPN出力, コード引き出しタイプ, 2m

As of July 25, 2024


形状	角型
検出方式	BGS反射形(距離固定)
検出距離	白画用紙100×100mm: 10～200mm
投光スポット径	φ18mm以下 (検出距離200mm)
応差	検出距離の20%以下
反射率特性(白黒誤差)	検出距離の20%以下
光源	赤色発光ダイオード (660 nm)
電源電圧	DC10～30V リップル(p-p)10%含む
消費電流	25mA以下

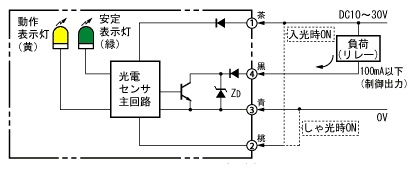

制御出力	NPNオープンコレクタ DC30V以下 100mA以下残留電圧: 2V以下

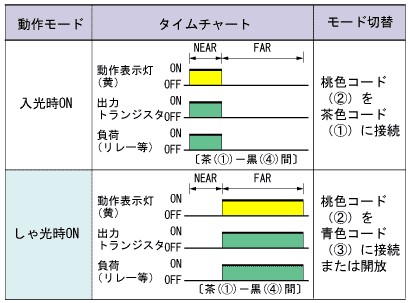

動作モード	入光ON/遮光ON 切替式
保護回路	出力短絡保護、出力逆接続保護、電源逆接続保護
応答時間	動作・復帰: 1ms以下
使用周囲照度	白熱ランプ: 3,000lx以下太陽光: 10,000lx以下
使用温度範囲	-25～55℃（ただし、氷結、結露しないこと）
保存温度範囲	-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、結露しないこと）
保存湿度範囲	35～95%（ただし、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回
保護構造	IEC: IP67 IP69K (DIN40050-9規格)

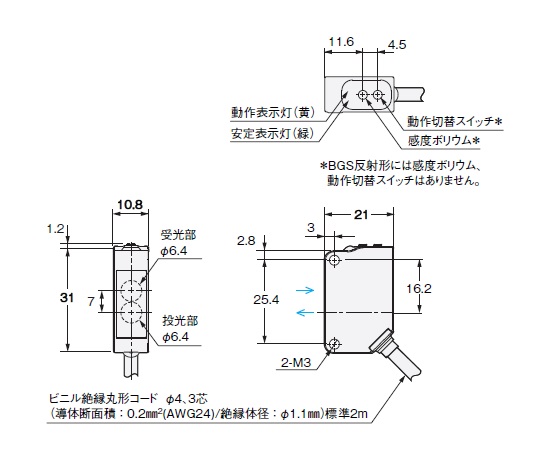

接続方式	コード引き出しタイプ (コード長 2m)
表示灯	動作表示灯(黄)、安定表示灯(緑)
質量	梱包状態: 約90g
付属品	取扱説明書
材質	ケース: SUS316L レンズ部: メタクリル樹脂表示部: ポリエーテルイミドシール部: フッ素ゴム
