GlobalMM2P DC100/110
Power Relay
パワーリレー, 基準形, 2極, ケース入り, プラグイン端子, DC100/110V
| コイル定格 |
DC100V 17mA DC110V 19mA |
|---|---|
| 接点構成 |
2c |
| 接触機構 |
シングル |
| 接点材質 |
Ag |
| 接点定格負荷 |
AC220V 7.5A (抵抗負荷 (cosφ=1)) AC220V 7.5A (誘導負荷 (cosφ=0.4)) DC24V 5A (抵抗負荷) DC24V 5A (誘導負荷 (L/R=7ms)) |
| 端子構造 |
プラグイン端子 |
- 定格/性能
As of July 25, 2024
| 保護構造 | 閉鎖型（ケース入り） | |
|---|---|---|
| 端子構造 | プラグイン端子 | |
| コイル | コイル定格 | DC100V 17mA DC110V 19mA | コイル抵抗 | 5750Ω | 動作電圧（セット電圧） | 70%以下 | 復帰電圧（リセット電圧） | 10%以上 | 最大許容電圧 | 110% | 消費電力 | 約2.1W |
| 接点 | 定格負荷 | AC220V 7.5A (抵抗負荷 (cosφ=1)) AC220V 7.5A (誘導負荷 (cosφ=0.4)) DC24V 5A (抵抗負荷) DC24V 5A (誘導負荷 (L/R=7ms)) | 接点電圧の最大値 | AC250V DC250V | 接点電流の最大値 | AC: 7.5A DC: 7.5A | 最大開閉容量 | 1700VA (抵抗負荷 (cosφ=1)) 1700VA (誘導負荷 (cosφ=0.4)) 120W (抵抗負荷) 120W (誘導負荷 (L/R=7ms)) | 接点構成 | 2c | 接触機構 | シングル | 接点材質 | Ag |
| 接触抵抗 | 50mΩ以下 (DC5V 1A 電圧降下法) |
|---|---|
| 動作時間 | 50ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず) |
| 復帰時間 | 30ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず) |
| 最大開閉頻度 | 機械的: 7200回/時間 定格負荷: 1800回/時間 |
| 絶縁抵抗 | コイルと接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) 異極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) 同極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | コイルと接点間: AC2000V 50/60Hz 1min 異極接点間: AC2000V 50/60Hz 1min 同極接点間: AC1500V 50/60Hz 1min |
| 耐振動（耐久） | 10～55～10Hz 片振幅 0.75mm (複振幅 1.5mm) |
| 耐振動（誤動作） | 10～55～10Hz 片振幅 0.5mm (複振幅 1mm) |
| 耐衝撃（耐久） | 1000m/s2 |
| 耐衝撃（誤動作） | 100m/s2 |
| 耐久性（機械的） | 500万回以上 (開閉ひん度7,200回/h) |
| 耐久性（電気的） | 50万回以上 (23℃、定格負荷、開閉ひん度1,800回/h) |
| 故障率 | DC5V 10mA (P水準、参考値) (開閉ひん度60回/min) |
| 使用温度範囲 | -10～55℃（ただし、氷結、結露しないこと） |
| 使用湿度範囲 | 5～85%RH |
| 質量 | 約220g |
| 取りつけ方法 | ソケット |
| 適用ソケット | 8PFA/ PL08 |
As of July 25, 2024
- 外形図
As of July 25, 2024

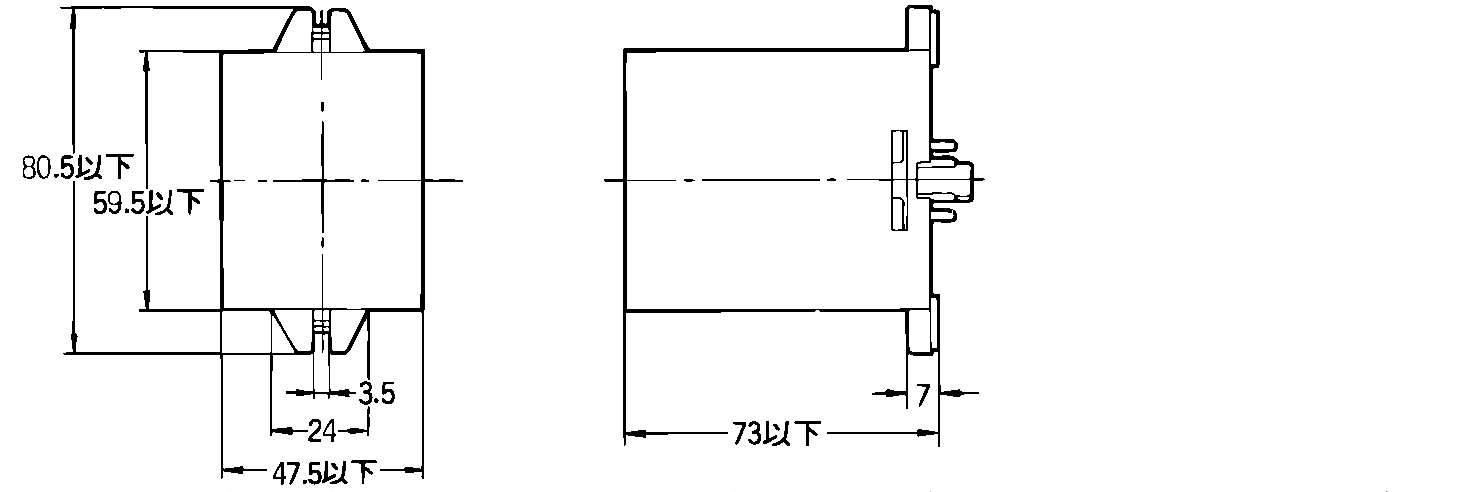

外形図
As of July 25, 2024
- 端子配置/内部接続
As of July 25, 2024
端子配置/内部接続
As of July 25, 2024
- 特性図
As of July 25, 2024

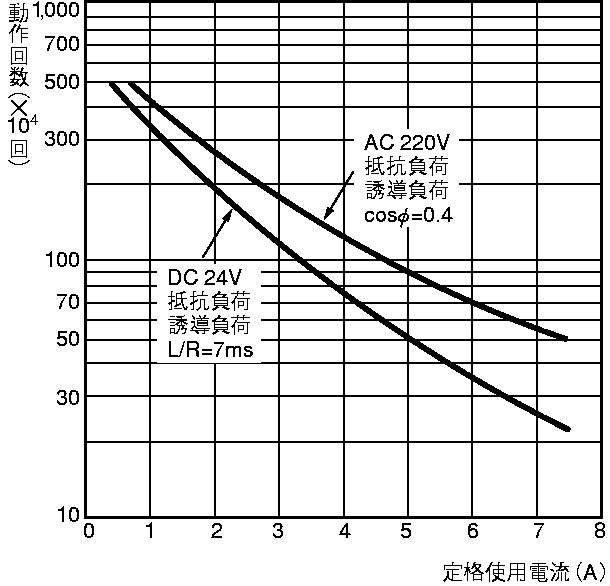

電気的寿命曲線
As of July 25, 2024
