GlobalE3ZM-V61 2M
Color Mark Detection Compact Photoelectric Sensor
カラーマーク検出・小型光電センサ, 拡散反射形（マークセンサ）, 検出距離 12±2mm, NPN出力, コード引き出しタイプ, 2m
| 検出方式 |
拡散反射形(マーク検出) |
|---|---|
| 検出距離 |
10～14mm |
| 光源 |
白色発光ダイオード (450-700 nm) |
| 接続方式 |
コード引き出しタイプ |
- 定格/性能
As of July 25, 2024
| 形状 | 角型 |
|---|---|
| 検出方式 | 拡散反射形(マーク検出) |
| 検出距離 | 10～14mm |
| 投光スポット径 | φ2mm以下 |
| 光源 | 白色発光ダイオード (450-700 nm) |
| 電源電圧 | DC10～30V リップル(p-p)10%含む |
| 消費電流 | 25mA以下 |
| 消費電力 | 750mW以下（DC30V） |
| 制御出力 | NPNオープンコレクタ DC30V以下 100mA以下 残留電圧: 2V以下 |
| 動作モード | ティーチング順序で設定 |
| 保護回路 | 負荷短絡保護、出力逆接続保護、電源逆接続保護 |
| 応答時間 | 動作・復帰: 50µs以下 |
| 感度調整 | ティーチング方式 |
| 使用周囲照度 | 白熱ランプ: 3000lx以下、太陽光: 10000lx以下 |
| 使用温度範囲 | -40～60℃（ただし、氷結、結露しないこと） |
| 保存温度範囲 | -40～70℃（ただし、氷結、結露しないこと） |
| 使用湿度範囲 | 35～85%（ただし、結露しないこと） |
| 保存湿度範囲 | 35～95%（ただし、結露しないこと） |
| 絶縁抵抗 | 20MΩ以上(DC500Vメガにて) |
| 耐電圧 | AC1000V 50/60Hz 1min |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 500m/s2 X、Y、Z各方向 3回 |
| 保護構造 | IEC: IP67 IP69K (DIN40050-9規格) |
| 接続方式 | コード引き出しタイプ (コード長 2m) |
| 表示灯 | 動作表示灯(黄)、安定表示灯(緑)、ティーチング表示灯(赤) |
| 質量 | 梱包状態: 約85g |
| 付属品 | 取扱説明書 |
| 材質 | ケース: SUS316L レンズ部: メタクリル樹脂 表示部: ポリエーテルサルフォン ボタン: フッ素ゴム ケーブル: 塩化ビニル |
As of July 25, 2024

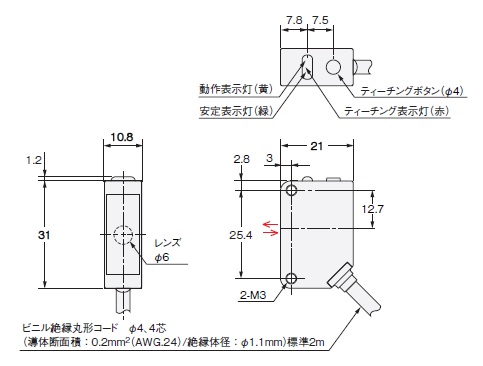

- 外形図
As of July 25, 2024
As of July 25, 2024

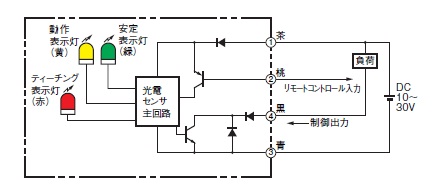

- 出力段回路図
As of July 25, 2024
As of July 25, 2024

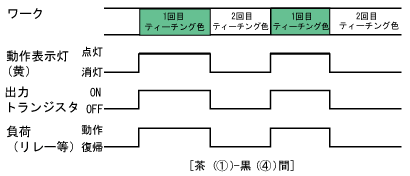

- タイムチャート
As of July 25, 2024
As of July 25, 2024
