GlobalMY4N-D2 DC100/110
Miniature Power Relays
ミニパワーリレー, 4極, シングル接点, プラグイン端子, コイルサージ吸収用ダイオード内蔵, 動作表示灯付き, DC100/110V
| コイル定格 |
DC100V 8.7mA DC110V 9.6mA |
|---|---|
| 動作表示 |
LED |
| コイルサージ吸収機能 |
ダイオード |
| 接点構成 |
4c |
| 接触機構 |
シングル |
| 接点材質 |
Auクラッド＋Ag合金 |
| 接点定格負荷 |
AC220V 3A (抵抗負荷) AC220V 0.8A (誘導負荷 (cosφ=0.4)) DC24V 3A (抵抗負荷) DC24V 1.5A (誘導負荷 (L/R=7ms)) |
| 端子構造 |
プラグイン端子 |
- 定格/性能
As of July 25, 2024
| 動作表示 | LED | |
|---|---|---|
| コイルサージ吸収機能 | ダイオード | |
| 保護構造 | 閉鎖型（ケース入り） | |
| 端子構造 | プラグイン端子 | |
| コイル | コイル定格 | DC100V 8.7mA DC110V 9.6mA | コイル抵抗 | 11440Ω | 動作電圧（セット電圧） | 80%以下 | 復帰電圧（リセット電圧） | 10%以上 | 最大許容電圧 | 110% (23℃) | 消費電力 | 約0.9W |
| 接点 | 定格負荷 | AC220V 3A (抵抗負荷) AC220V 0.8A (誘導負荷 (cosφ=0.4)) DC24V 3A (抵抗負荷) DC24V 1.5A (誘導負荷 (L/R=7ms)) | 接点電圧の最大値 | AC250V DC125V | 接点電流の最大値 | AC: 3A DC: 3A | 最大開閉容量 | 660VA (抵抗負荷) 176VA (誘導負荷 (cosφ=0.4)) 72W (抵抗負荷) 36W (誘導負荷 (L/R=7ms)) | 接点構成 | 4c | 接触機構 | シングル | 接点材質 | Auクラッド＋Ag合金 |
| 接触抵抗 | 50mΩ以下 (DC5V 1A 電圧降下法) |
|---|---|
| 動作時間 | 20ms以下 (定格操作電圧印加時、接点バウンス含まず) |
| 復帰時間 | 20ms以下 (定格操作電圧印加時、接点バウンス含まず) |
| 最大開閉頻度 | 機械的: 18000回/時間 定格負荷: 1800回/時間 |
| 絶縁抵抗 | コイルと接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) 異極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) 同極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて) |
| 耐電圧 | コイルと接点間: AC2000V 50/60Hz 1min 異極接点間: AC2000V 50/60Hz 1min 同極接点間: AC1000V 50/60Hz 1min |
| 耐振動（耐久） | 10～55～10Hz 片振幅 0.5mm (複振幅 1mm) |
| 耐振動（誤動作） | 10～55～10Hz 片振幅 0.5mm (複振幅 1mm) |
| 耐衝撃（耐久） | 1000m/s2 |
| 耐衝撃（誤動作） | 200m/s2 |
| 耐久性（機械的） | 1億回以上 (開閉ひん度18,000回/h) |
| 耐久性（電気的） | 20万回以上 (23℃、定格負荷、開閉ひん度1,800回/h) |
| 故障率 | DC1V 1mA (P水準、参考値) (開閉ひん度120回/min) |
| 使用温度範囲 | -55～60℃（ただし、氷結、結露しないこと） |
| 使用湿度範囲 | 5～85%RH |
| 質量 | 約35g |
| 取りつけ方法 | ソケット |
| 適用ソケット | PYF14S/ PYF14T/ PYF-14-PU/ PYF-14-PU-L/ PYFZ-14/ PYFZ-14-E/ PY14/ PY14-Y1/ PY14QN/ PY14QN2/ PY14QN-Y1/ PY14QN2-Y1/ PY14-02 |
As of July 25, 2024
- 端子配置/内部接続
As of July 25, 2024

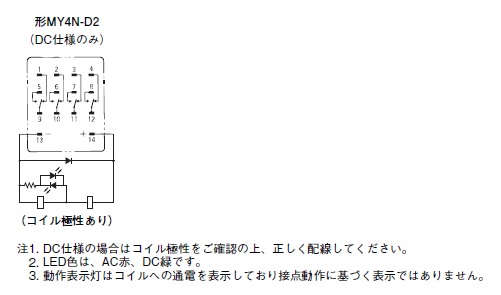

端子配置/内部接続
