GlobalG3PE-225B-3N DC12-24
Solid State Contactors for Heaters
ヒータ用ソリッドステート・コンタクタ, 三相, 適用負荷 AC100～240V 25A, ゼロクロス機能あり, 素子数 3, DINレール取りつけ
| 商品分類 |
三相ヒータ用 |
|---|---|
| ゼロクロス機能 |
あり |
| 動作表示灯 |
あり (黄) |
| 定格入力電圧 |
DC12～24V |
| 定格負荷電圧 |
AC100～240V |
| 負荷電流 |
25A (40℃にて) |
| 端子構造 |
ねじ端子 |
- 定格/性能
As of July 25, 2024
| 商品分類 | 三相ヒータ用 | ||
|---|---|---|---|
| 電源相数 | 三相 | ||
| 素子数 | 3 | ||
| 絶縁方式 | フォト・トライアック・カプラ | ||
| ゼロクロス機能 | あり | ||
| 動作表示灯 | あり (黄) | ||
| 端子構造 | ねじ端子 | ||
| 取りつけ方法 | DINレール取りつけ | ||
| 入力 | 定格入力電圧 | DC12～24V | 使用電圧範囲 | DC9.6～30V | 入力電流 | 10mA以下 (DC24Vにて) | 動作電圧 | DC9.6V以下 | 復帰電圧 | DC1V以上 |
| 出力 | 定格負荷電圧 | AC100～240V | 負荷電圧範囲 | AC75～264V | 最小負荷電流 | 0.2A | 負荷電流 | 25A (40℃にて) | サージオン電流耐量 | 220A (60Hz 1サイクル) | 電流二乗積（I2t） | 260A2s | 適用負荷 | 負荷容量 | 8.6kW (AC200Vにて) |
| 動作時間 | 負荷電源の1/2サイクル+1ms以下 |
|---|---|
| 復帰時間 | 負荷電源の1/2サイクル+1ms以下 |
| 出力オン電圧降下 | 1.6V以下 (RMS) |
| 漏れ電流 | 10mA以下 (AC200Vにて) |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | AC2500V 50/60Hz 1min |
| 耐振動 | 10～55～10Hz 片振幅 0.175mm (複振幅 0.35mm) |
| 耐衝撃 | 294m/s2 (逆さ取りつけ方向 98m/s2) |
| 使用周囲温度 | -30～80℃ (ただし、氷結、結露しないこと) |
| 保存温度 | -30～100℃ (ただし、氷結、結露しないこと) |
| 使用周囲湿度 | 45～85%RH |
| 質量 | 約1450g |
As of July 25, 2024

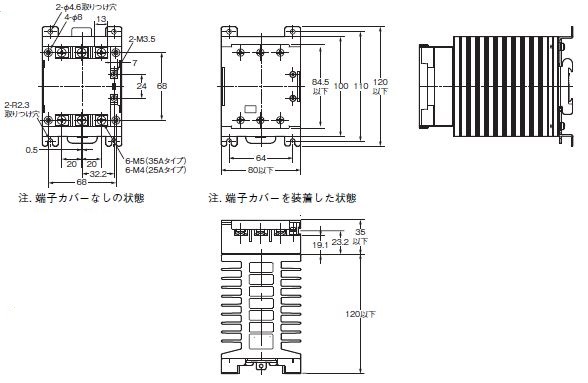

- 外形図
As of July 25, 2024

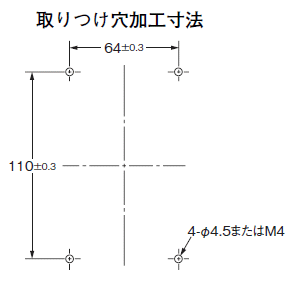

取りつけ穴加工図
As of July 25, 2024
- 接続図
As of July 25, 2024
端子配置/内部接続
As of July 25, 2024
- 特性図
As of July 25, 2024

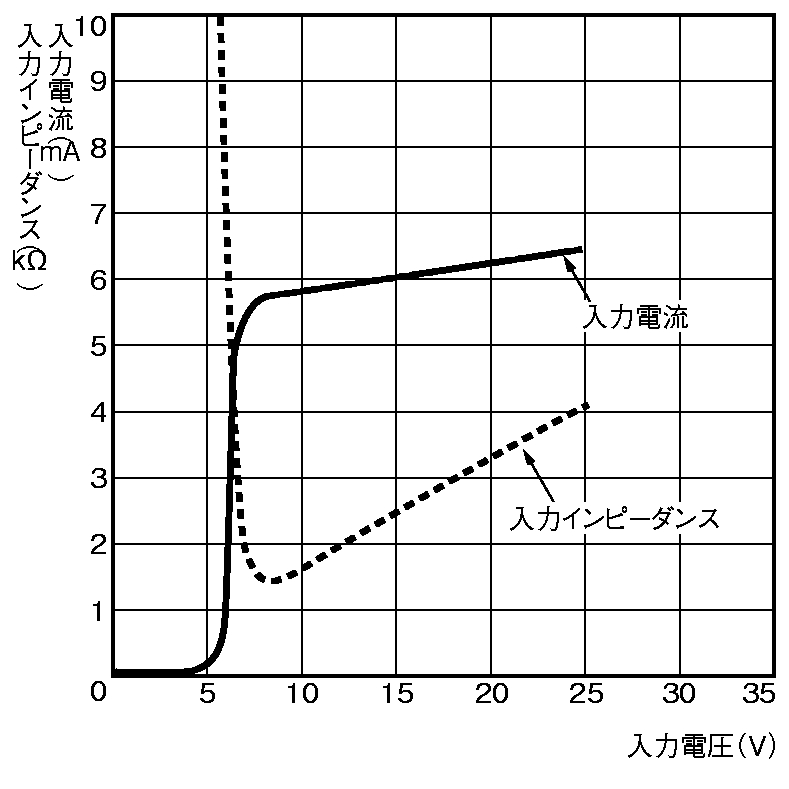

入力電圧-入力電流/入力インピーダンス特性

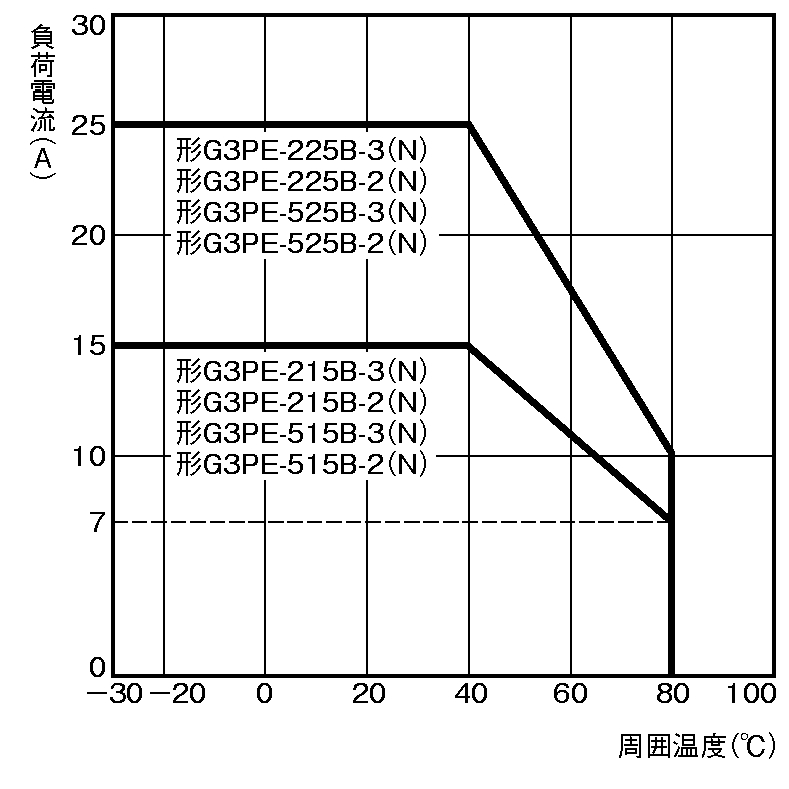

負荷電流-周囲温度定格

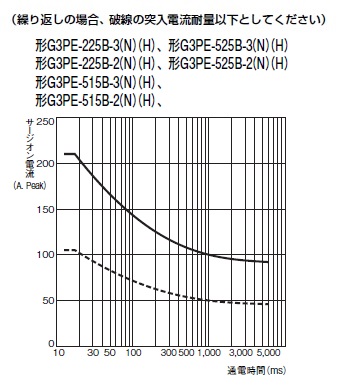

サージオン電流耐量
As of July 25, 2024
