GlobalG9H-210S-US DC24
Hybrid Power Relay
ハイブリッド・パワーリレー, 定格負荷 AC100～240V 10A, ゼロクロス機能なし, 動作表示灯あり, UL/CSA規格取得, 定格入力電圧 DC24V
| 商品分類 |
リレー同一形状 |
|---|---|
| ゼロクロス機能 |
なし |
| 動作表示灯 |
あり |
| 定格入力電圧 |
DC24V |
| 定格負荷電圧 |
AC100～240V |
| 負荷電流 |
50mA～10A (55℃にて) |
| 端子構造 |
プラグイン端子 |
- 定格/性能
As of July 25, 2024
| 商品分類 | リレー同一形状 | |
|---|---|---|
| 絶縁方式 | リレー | |
| ゼロクロス機能 | なし | |
| 動作表示灯 | あり | |
| 端子構造 | プラグイン端子 | |
| 取りつけ方法 | ソケット | |
| 入力 | 定格入力電圧 | DC24V | 使用電圧範囲 | DC19.2～28.8V | 動作電圧 | DC19.2V以下 | 復帰電圧 | DC2.4V以上 |
| 出力 | 定格負荷電圧 | AC100～240V | 負荷電圧範囲 | AC75～264V | 負荷電流 | 50mA～10A (55℃にて) | サージオン電流耐量 | 170A (60Hz 1サイクル) |
| 動作時間 | 10ms以下 |
|---|---|
| 復帰時間 | 負荷電源の1/2サイクル+10ms以下 |
| 出力オン電圧降下 | 1.6V以下 (RMS、10Aにて) |
| 漏れ電流 | 5mA以下 (AC250Vにて) |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | AC2000V 50/60Hz 1min |
| 耐振動 | 耐久: 10～55～10Hz 片振幅 1mm (複振幅 2mm) 誤動作: 10～45～10Hz 片振幅 1mm (複振幅 2mm) |
| 耐衝撃 | 耐久: 1000m/s2 誤動作: 100m/s2 |
| 使用周囲温度 | -25～60℃ (ただし、氷結、結露しないこと) |
| 保存温度 | -25～70℃ (ただし、氷結、結露しないこと) |
| 使用周囲湿度 | 35～85%RH |
| 質量 | 約25g |
| その他特長 | UL、CSA取得 |
| 接続ソケット形式 | PTF08A/ PTFZ-08-E/ PTF-08-PU/ PT08/ PT08-0/ PT08QN |
As of July 25, 2024

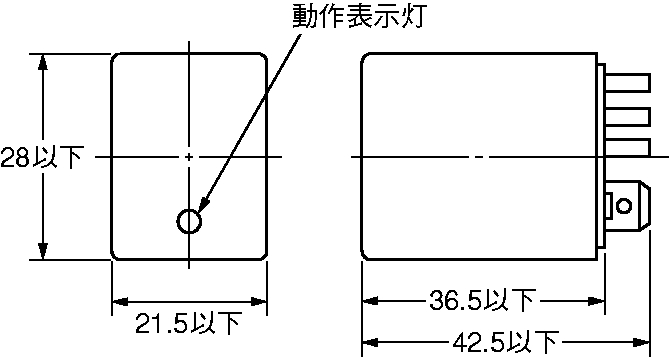

- 外形図
As of July 25, 2024
As of July 25, 2024
- 接続図
As of July 25, 2024

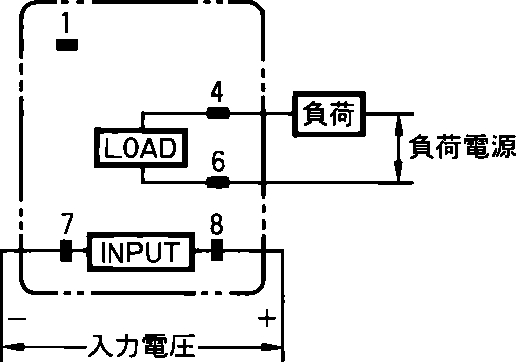

端子配置/内部接続
As of July 25, 2024
- 特性図
As of July 25, 2024

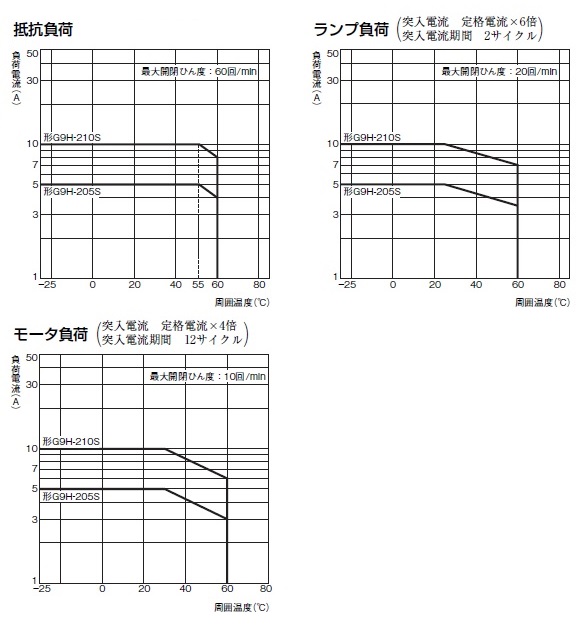

負荷電流-周囲温度定格

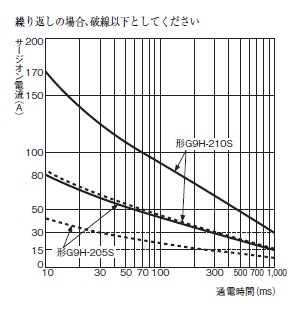

サージオン電流耐量
As of July 25, 2024
