GlobalE2C-X10A 3M
Separate Amplifier Proximity Sensor with Adjustment Potentiometer
アンプ分離近接センサ, ボリウムタイプ, センサ部, シールドタイプ, 円柱型, M30, 検出距離 10mm, コード引き出しタイプ, 3m
| 検出ヘッドサイズ |
M30 |
|---|---|
| タイプ |
円柱型（ネジつき） センサヘッド、シールドタイプ |
| 検出距離 |
10mm |
- 定格/性能
As of August 8, 2024
| 検出ヘッドサイズ | M30 |
|---|---|
| タイプ | 円柱型（ネジつき） センサヘッド、シールドタイプ |
| 検出距離 | 10mm |
| 検出可能物体 | 磁性金属(非磁性金属は検出距離が低下します) |
| 標準検出物体 | 鉄30×30×1mm |
| 応答周波数 | 100Hz |
| 使用温度範囲 | -25～70℃ |
| 保存温度範囲 | -25～70℃ |
| 使用湿度範囲 | 35～95%RH |
| 保存湿度範囲 | 35～95%RH |
| 温度の影響 | -25～+70℃の温度範囲内で、23℃時の検出距離の±15%以内 |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 500m/s2 X、Y、Z各方向 3回 |
| 保護構造 | IEC: IP67 社内規格: 耐油 |
| 接続方式 | コード引き出しタイプ (3m) |
| 質量 | 梱包状態: 約270g |
| 材質 | ケース: 黄銅 検出面: ABS コード: ポリエチレン 締めつけナット: 黄銅 ニッケルメッキ 歯付座金: 鉄 亜鉛メッキ |
| 組合せアンプ/ヘッド | E2C-JC4AP、E2C-JC4A、E2C-AM4A、E2C-AK4A |
As of August 8, 2024
- 外形図
As of August 8, 2024

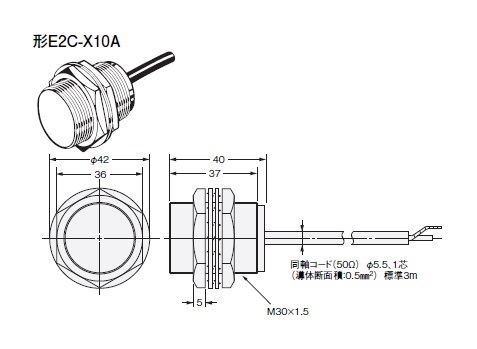

外形図
As of August 8, 2024
- 相互干渉
As of August 8, 2024
相互干渉
A: 100mm以上、B: 70mm以上
As of August 8, 2024
- 周囲金属の影響
As of August 8, 2024

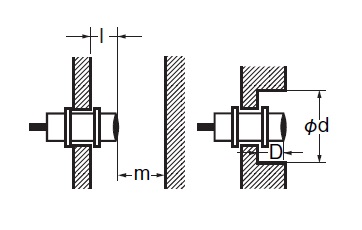

周囲金属の影響
l: 0mm以上、φd: 30mm以上、D: 0mm以上、m: 30mm以上
As of August 8, 2024
- 特性図
As of August 8, 2024

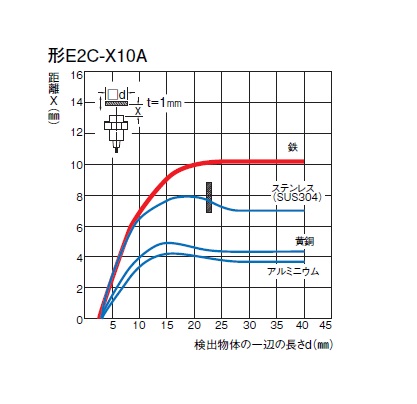

検出物体の大きさと材質による影響

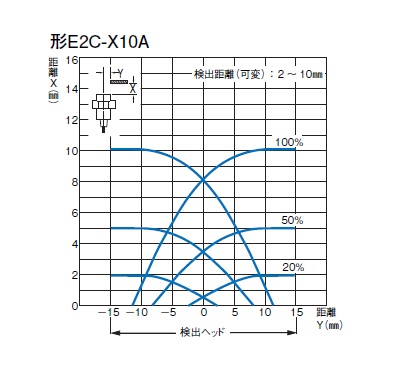

検出領域
As of August 8, 2024
