E3JM-R4M4T

Built-in Power Supply Photoelectric Sensor


光電センサ, AC/DC電源フリータイプ, 回帰反射形（MSR機能付き）, 検出距離 4m（反射板E39-R1使用）, リレー出力, タイマ機能, コンジット口 PF1/2

検出方式	回帰反射形(MSR機能付き)
検出距離	反射板E39-R1使用: 4m
光源	赤色発光ダイオード (660 nm)
接続方式	端子台タイプ

Item list of E3JM

定格/性能
外形図
出力段回路図
タイムチャート
平行移動特性

定格/性能

As of July 25, 2024


形状	角型
検出方式	回帰反射形(MSR機能付き)
検出距離	反射板E39-R1使用: 4m
標準検出物体	φ75mm以上の不透明体
指向角	1～5°
光源	赤色発光ダイオード (660 nm)
電源電圧	AC100～240V±10% 50/60Hz DC24～240V±10% リップル(p-p)10%以下
消費電力	2W以下
制御出力	リレー出力 (1c) AC250V 3A (cosφ=1) 以下 DC5V 10mA以上
寿命（リレー出力）	電気的: 10万回以上(開閉ひん度1800回/時) 機械的: 5000万回以上(開閉ひん度18000回/時)
動作モード	入光ON/遮光ON 切替式
応答時間	動作・復帰: 30ms以下

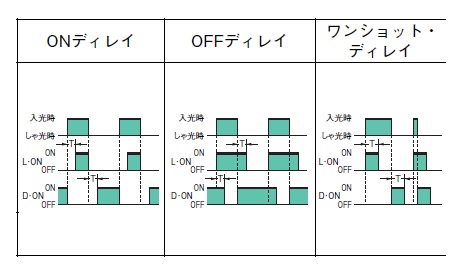

タイマ機能	ONディレイ、OFFディレイ、ワンショットディレイから選択 0.1～5s
使用周囲照度	白熱ランプ: 3,000lx以下
使用温度範囲	-25～55℃（ただし、氷結、結露しないこと）
保存温度範囲	-30～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	45～85%（ただし、結露しないこと）
保存湿度範囲	35～95%（ただし、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC2000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h 誤動作: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回誤動作: 100m/s² X、Y、Z各方向 3回
保護構造	IEC: IP66
接続方式	端子台タイプ
表示灯	動作表示灯(赤)
質量	梱包状態: 約160g
付属品	取扱説明書、取りつけ金具、ナット、端子保護カバー、コード取りつけナット一式、反射板
材質	ケース: ABS レンズ部: メタクリル樹脂カバー: ポリカーボネート取りつけ金具: 鉄
