GlobalX-10GM-B
General-purpose Basic Switch
磁気吹消基本スイッチ, 定格電流 10A, 接点間隔 0.9mm, 逆動作ヒンジ・レバー形, ねじ締め端子
| アクチュエータ |
逆動作ヒンジ・レバー形 |
|---|---|
| 接点構成 |
1c (単極双投形) |
| 端子仕様 |
ねじ締め端子(M4) |
| 定格通電電流 |
10A |
| 保護構造 |
IP00 |
- 定格/性能
As of July 25, 2024
| アクチュエータ | 逆動作ヒンジ・レバー形 ステンレス鋼レバー 曲率半径: R56 |
|---|---|
| 接点構成 | 1c (単極双投形) 銀 |
| 接点間隔（標準値） | 0.9mm |
| 端子仕様 | ねじ締め端子(M4) |
| 負荷 | 一般負荷 |
| 定格通電電流 | 10A |
| 開閉能力(DC) | 抵抗負荷: DC8V 10A、DC14V 10A、DC30V 10A、DC125V 10A、DC250V 3A ランプ負荷(NC): DC8V 3A、DC14V 3A、DC30V 3A、DC125V 3A、DC250V 1.5A ランプ負荷(NO): DC8V 1.5A、DC14V 1.5A、DC30V 1.5A、DC125V 1.5A、DC250V 0.75A 誘導負荷(NC): DC8V 10A、DC14V 10A、DC30V 10A、DC125V 7.5A、DC250V 2A 誘導負荷(NO): DC8V 10A、DC14V 10A、DC30V 10A、DC125V 6A、DC250V 1.5A 電動機負荷(NC): DC8V 5A、DC14V 5A、DC30V 5A、DC125V 5A、DC250V 2A 電動機負荷(NO): DC8V 2.5A、DC14V 2.5A、DC30V 2.5A、DC125V 2.5A、DC250V 1.5A |
| 許容突入電流 | 常時閉路: 最大30A 常時開路: 最大15A |
| 周囲温度範囲 | -25～80℃ (ただし、氷結、結露しないこと) |
| 周囲湿度範囲 | 35～85%RH |
| 許容操作頻度 | 電気的: 20回/分以下 機械的: 240回/分以下 |
|---|---|
| 接触抵抗（初期値） | 15mΩ以下 |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | 同極端子間: AC1500V 50/60Hz 1min 充電金属部とアース間: AC1500V 50/60Hz 1min 各端子と非充電金属部間: AC1500V 50/60Hz 1min |
| 耐久性 | 電気的: 10万回以上 機械的: 100万回以上 |
| 保護構造 | IP00 |
| 感電保護クラス | Class I |
| トラッキング特性(PTI) | 175 |
| 耐振動 | 誤動作: 10～55Hz 複振幅 1.5mm（誤動作1ms以内） |
| 耐衝撃 | 耐久: 1000m/s2 |
| 動作に必要な力（OF） | 規格値 最大2.16N |
|---|---|
| もどりの力（RF） | 規格値 最小0.25N |
| 動作後の動き（OT） | 規格値 最小5.5mm |
| 応差の動き（MD） | 規格値 最大2.1mm |
| 自由位置（FP） | 規格値 最大26.8mm |
| 動作位置（OP） | 規格値 20.3～21.9mm |
As of July 25, 2024
- 取りつけ穴加工図
As of July 25, 2024

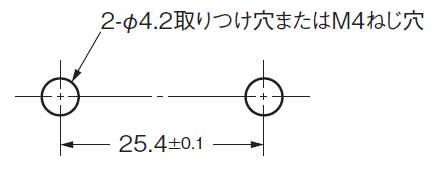

ねじ取りつけ穴加工図
As of July 25, 2024

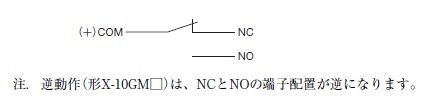

- 端子構造
