GlobalD4B-2171N
Safety Limit Switch
セーフティ・リミットスイッチ, G1/2（PF1/2）, 1コンジット, 1NC/1NO（スナップ・アクション）, トップ・ローラ・プランジャ形
| アクチュエータ |
トップローラ・プランジャ形 |
|---|---|
| 動作方式 |
スナップアクション |
| 接点構成 |
1NC/1NO |
| 保護構造 |
IP67 |
- 定格/仕様
As of August 8, 2024
| 動作方式 | スナップアクション |
|---|---|
| アクチュエータ | トップローラ・プランジャ形 φ12.7×4.8 ステンレス焼結ローラ |
| 定格周波数 | 50/60Hz |
| 接点構成 | 1NC/1NO |
| 負荷 | 一般負荷 |
| 開閉能力（AC） | 抵抗負荷: AC125V 10A/AC250V 10A/AC400V 10A ランプ負荷(NC): AC125V 3A/AC250V 2A/AC400V 1.5A ランプ負荷(NO): AC125V 1.5A/AC250V 1A/AC400V 0.8A 誘導負荷: AC125V 10A/AC250V 10A/AC400V 3A 電動機負荷(NC): AC125V 5A/AC250V 3A/AC400V 1.5A 電動機負荷(NO): AC125V 2.5A/AC250V 1.5A/AC400V 0.8A |
| 開閉能力（DC） | 抵抗負荷: DC8V 10A/DC14V 10A/DC30V 6A/DC125V 0.8A/DC250V 0.4A ランプ負荷(NC): DC8V 6A/DC14V 6A/DC30V 4A/DC125V 0.2A/DC250V 0.1A ランプ負荷(NO): DC8V 3A/DC14V 3A/DC30V 3A/DC125V 0.2A/DC250V 0.1A 誘導負荷: DC8V 10A/DC14V 10A/DC30V 6A/DC125V 0.8A/DC250V 0.4A 電動機負荷: DC8V 6A/DC14V 6A/DC30V 4A/DC125V 0.2A/DC250V 0.1A |
| 許容突入電流 | 最大30A |
| コンジット | G1/2(PF1/2) |
| アース端子 | アース端子付き |
| 周囲温度範囲 | 使用時: -40～80℃ (ただし、氷結しないこと） |
| 周囲湿度範囲 | 95%RH以下 |
| 許容操作速度 | 1mm/s～0.5m/s |
|---|---|
| 許容操作頻度 | 電気的: 30回/分以下 機械的: 120回/分以下 |
| 接触抵抗 (初期値) | 25mΩ以下 |
| 絶縁抵抗 | 同極端子間: 100MΩ以上 各端子と非充電金属部間: 100MΩ以上 DC500Vメガにて |
| インパルス耐電圧 | 同極端子間: 2.5kV 各端子とアース間: 4kV |
| 耐久性 | 電気的: 50万回以上 (AC250V 10A) 機械的: 3000万回以上 |
| 耐振動 | 誤動作: 10～55Hz 片振幅 0.75mm |
| 耐衝撃 | 耐久: 1000m/s2以上 誤動作: 300m/s2以上 |
| 保護構造 | IP67 |
| 感電保護クラス | Class I (アース端子付き) |
| 動作に必要な力（OF） | 規格値 最大 18.63N |
|---|---|
| もどりの力（RF） | 規格値 最小 1.96N |
| 動作までの動き（PT） | 規格値 最大 2mm |
| 応差の動き（MD） | 規格値 最大 1mm |
| 動作後の動き（OT） | 規格値 最小 5mm |
| 動作位置（OP） | 規格値 48±1mm |
| 全体の動き（TT） | 参考値 7mm |
| 自由位置（FP） | 規格値 最大 51mm |
| 直接開路動作力（DOF） | 規格値 最小 49.03N |
| 直接開路動作までの動き（DOT） | 規格値 最小 3.2mm |
As of August 8, 2024
- 外形図
As of August 8, 2024
取りつけ穴加工図
As of August 8, 2024
- 回路構成
As of August 8, 2024
As of August 8, 2024
- 特性図
As of August 8, 2024

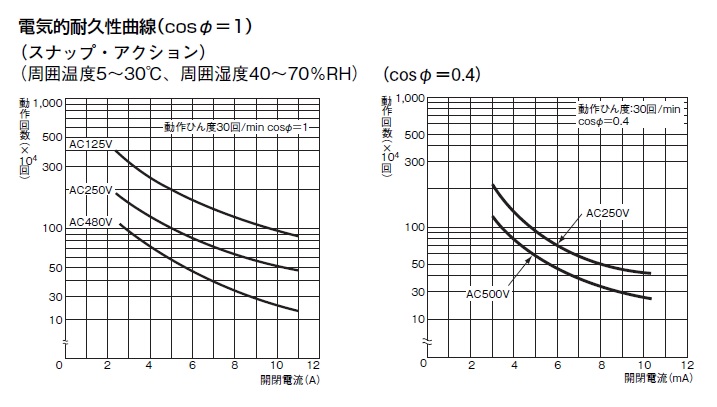

耐久曲線図
電気的:
As of August 8, 2024
