GlobalD4C-6220
Enclosed Switch
小形リミットスイッチ, ローラ・レバー形, DC30V 0.1A, 動作表示灯あり, VCTF耐油コード, 3m
| 形状・構造 |
汎用タテ型 |
|---|---|
| アクチュエータ |
ローラ・レバー形 |
| 電気定格 |
DC30V 0.1A |
| 接点構成 |
1c |
| ケーブル仕様 |
VCTF 耐油ケーブル、4芯、3m |
| 保護構造 |
IP67 |
- 定格/仕様
As of August 8, 2024
| 形状・構造 | 汎用タテ型 |
|---|---|
| アクチュエータ | ローラ・レバー形 φ17.5×7 ステンレス系焼結ローラ R38 |
| 電気定格 | DC30V 0.1A |
| 接点構成 | 1c |
| 負荷 | 微小負荷 |
| 開閉能力（DC） | 抵抗負荷: DC30V 0.1A |
| 動作表示灯 | LED、不動作時点灯 DC30V 漏れ電流: 約1.7mA |
| アース端子 | アース線付き |
| ケーブル仕様 | VCTF 耐油ケーブル、4芯、3m 公称断面積: 0.75mm2 仕上り径: φ7.6 |
| 周囲温度範囲 | 使用時: -10～70℃ (ただし、氷結しないこと） |
| 周囲湿度範囲 | 35～95%RH |
| 許容操作頻度 | 電気的: 30回/分以下 機械的: 120回/分以下 |
|---|---|
| 接触抵抗 (初期値) | 300mΩ以下 |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | 同極端子間: AC1000V 50/60Hz 1min 充電金属部とアース間: AC1500V 50/60Hz 1min 各端子と非充電金属部間: AC1500V 50/60Hz 1min |
| インパルス耐電圧 | 充電金属部とアース間: 2.5kV 各端子と非充電金属部間: 2.5kV |
| 耐久性 | 電気的: 20万回以上 (AC125V 5A) 機械的: 1000万回以上 |
| 耐振動 | 誤動作: 10～55Hz 複振幅 1.5mm |
| 耐衝撃 | 耐久: 最大1000m/s2 誤動作: 最大500m/s2 |
| 保護構造 | IP67 |
| 感電保護クラス | Class I (アース線付き) |
| 動作に必要な力（OF） | 規格値 最大 5.69N |
|---|---|
| もどりの力（RF） | 規格値 最小 1.47N |
| 動作までの動き（PT） | 規格値 最大 25° |
| 応差の動き（MD） | 規格値 最大 3° |
| 動作後の動き（OT） | 規格値 最小 40° |
As of August 8, 2024

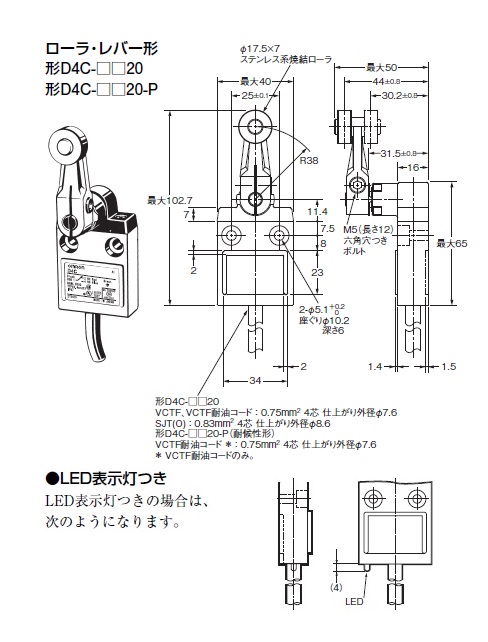

- 外形図
