GlobalD4E-1A00N
Small Sealed Switch
小形封入スイッチ, ローラ・プランジャ形, AC125V 1A, ACコネクタ
| 形状・構造 |
汎用ヨコ型 |
|---|---|
| アクチュエータ |
ローラ・プランジャ形 |
| 電気定格 |
AC125V 1A |
| 接点構成 |
1c |
| 保護構造 |
IP67 |
- 定格/仕様
As of August 8, 2024
| 形状・構造 | 汎用ヨコ型 |
|---|---|
| アクチュエータ | ローラ・プランジャ形 φ11×4.7 ステンレス系焼結合金ローラ |
| 電気定格 | AC125V 1A |
| 定格周波数 | 50/60Hz |
| 接点構成 | 1c |
| 負荷 | 一般負荷 |
| 開閉能力（AC） | 抵抗負荷: AC125V 1A/AC250V 1A ランプ負荷: AC125V 1A/AC250V 1A 誘導負荷: AC125V 1A/AC250V 1A 電動機負荷(NC): AC125V 1A/AC250V 1A 電動機負荷(NO): AC125V 1A/AC250V 0.5A |
| 許容突入電流 | 常時閉路: 最大10A 常時開路: 最大10A |
| 周囲温度範囲 | 使用時: -10～80℃ (ただし、氷結しないこと） |
| 周囲湿度範囲 | 35～95%RH |
| 許容操作速度 | 0.1mm/s～0.5m/s |
|---|---|
| 許容操作頻度 | 電気的: 30回/分以下 機械的: 120回/分以下 |
| 接触抵抗 (初期値) | 15mΩ以下 (内蔵スイッチ単体) |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | 同極端子間: AC1000V 50/60Hz 1min 各端子と非充電金属部間: AC1500V 50/60Hz 1min |
| インパルス耐電圧 | 各端子と非充電金属部間: 2.5kV |
| 耐久性 | 電気的: 50万回以上 (AC250V 5A) 機械的: 1000万回以上 |
| 耐振動 | 誤動作: 10～55Hz 複振幅 1.5mm |
| 耐衝撃 | 耐久: 最大1000m/s2 誤動作: 最大300m/s2 |
| 保護構造 | IP67 |
| 感電保護クラス | Class II (二重絶縁で接地不要) |
| 質量 | 約86g |
| 動作に必要な力（OF） | 規格値 最大 11.77N |
|---|---|
| もどりの力（RF） | 規格値 最小 4.90N |
| 動作までの動き（PT） | 規格値 最大 1.5mm |
| 応差の動き（MD） | 参考値 0.1mm |
| 動作後の動き（OT） | 規格値 最小 3mm |
| 動作位置（OP） | 規格値 31.4±0.8mm |
As of August 8, 2024

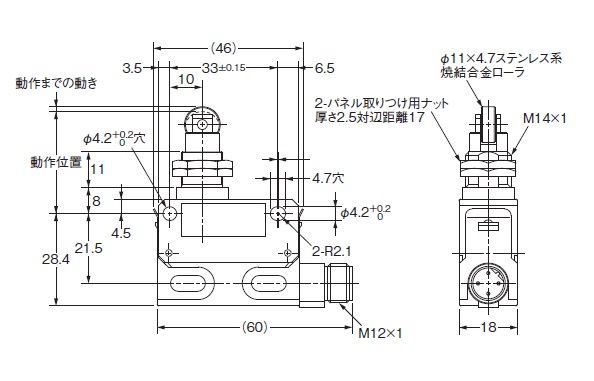

- 外形図
As of August 8, 2024
取りつけ穴加工図
As of August 8, 2024
- 回路構成
As of August 8, 2024
コネクタピン配置図
As of August 8, 2024
- 特性図
As of August 8, 2024
耐久曲線図
電気的:
As of August 8, 2024
