GlobalD4F-102-3D
Small Safety Limit Switch
小形セーフティ・リミットスイッチ, ローラ・プランジャ形, 1NC/1NO, 下側コード引き出し, 3m
| アクチュエータ |
ローラ・プランジャ形 |
|---|---|
| 動作方式 |
スローアクション |
| 接点構成 |
1NC/1NO |
| ケーブル仕様 |
UL Style 2464、3m |
| 保護構造 |
IP67 |
- 定格/仕様
As of August 8, 2024
| 動作方式 | スローアクション |
|---|---|
| アクチュエータ | ローラ・プランジャ形 φ12×4.4 ステンレス系焼結ローラ |
| 定格周波数 | 50/60Hz |
| 接点構成 | 1NC/1NO |
| 負荷 | 一般負荷/微小負荷共用 |
| アース端子 | アース線付き |
| ケーブル仕様 | UL Style 2464、3m 仕上り径: 8.3mm 引き出し方向: 下方向 AWG22 |
| 周囲温度範囲 | 使用時: -30～70℃ (ただし、氷結しないこと） |
| 周囲湿度範囲 | 95%RH以下 |
| 許容操作速度 | 1mm/s～0.5m/s |
|---|---|
| 許容操作頻度 | 電気的: 30回/分以下 機械的: 120回/分以下 |
| 接触抵抗 (初期値) | 500mΩ以下 |
| 絶縁抵抗 | 同極端子間: 100MΩ以上 異極端子間: 100MΩ以上 充電金属部とアース間: 100MΩ以上 各端子と非充電金属部間: 100MΩ以上 DC500Vメガにて |
| インパルス耐電圧 | 同極端子間: 2.5kV 異極端子間: 4kV 各端子とアース間: 4kV |
| 耐久性 | 電気的: 15万回以上 (AC125V 1A×2回路、DC24V 4mA×2回路)、100万回以上 (DC24V 4mA×4回路) 機械的: 1000万回以上 |
| 耐振動 | 誤動作: 10～55Hz 片振幅 0.75mm |
| 耐衝撃 | 耐久: 1000m/s2以上 誤動作: 300m/s2以上 |
| 保護構造 | IP67 |
| 感電保護クラス | Class I (アース線付き) |
| 動作に必要な力（OF） | 規格値 最大 12N |
|---|---|
| もどりの力（RF） | 規格値 最小 1.5N |
| 動作までの動き（PT） | PT1 (11-12, 21-22): 最大 1mm (NC) PT1 (31-32, 41-42): 最大 1.3mm (NC) PT2: 参考値 1.2mm (NO) |
| 動作後の動き（OT） | 規格値 最小 3.2mm |
| 動作位置（OP） | 29.4±1mm |
| 全体の動き（TT） | 参考値 4.5mm |
| 直接開路動作力（DOF） | 規格値 最小 20N |
| 直接開路動作までの動き（DOT） | 規格値 最小 1.8mm |
As of August 8, 2024

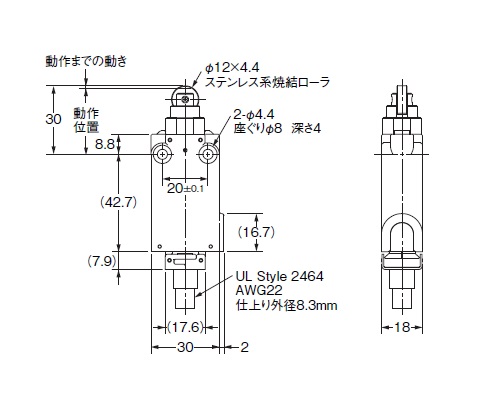

- 外形図
As of August 8, 2024

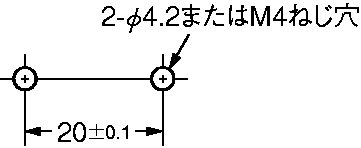

取りつけ穴加工図
As of August 8, 2024

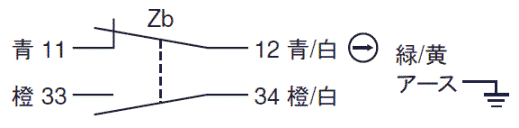

- 回路構成
