GlobalD4MC-1000
Enclosed Switch
- 定格/仕様
As of August 8, 2024
| 形状・構造 | 汎用ヨコ型 |
|---|---|
| アクチュエータ | ヒンジ・レバー形 ステンレス鋼レバー |
| 定格周波数 | 50/60Hz |
| 接点構成 | 1c |
| 負荷 | 一般負荷 |
| 開閉能力（AC） | 抵抗負荷: AC125V 10A/AC250V 10A/AC480V 3A ランプ負荷(NC): AC125V 3A/AC250V 2.5A/AC480V 1.5A ランプ負荷(NO): AC125V 1.5A/AC250V 1.25A/AC480V 0.75A 誘導負荷: AC125V 10A/AC250V 10A/AC480V 2.5A 電動機負荷(NC): AC125V 5A/AC250V 3A/AC480V 1.5A 電動機負荷(NO): AC125V 2.5A/AC250V 1.5A/AC480V 0.75A |
| 開閉能力（DC） | 抵抗負荷: DC8V 10A/DC14V 10A/DC30V 6A/DC125V 0.5A/DC250V 0.25A ランプ負荷(NC): DC8V 3A/DC14V 3A/DC30V 3A/DC125V 0.4A/DC250V 0.2A ランプ負荷(NO): DC8V 1.5A/DC14V 1.5A/DC30V 1.5A/DC125V 0.4A/DC250V 0.2A 誘導負荷: DC8V 6A/DC14V 6A/DC30V 5A/DC125V 0.05A/DC250V 0.03A 電動機負荷(NC): DC8V 5A/DC14V 5A/DC30V 5A/DC125V 0.05A/DC250V 0.03A 電動機負荷(NO): DC8V 2.5A/DC14V 2.5A/DC30V 2.5A/DC125V 0.05A/DC250V 0.03A |
| 許容突入電流 | 常時閉路: 最大30A 常時開路: 最大15A |
| 周囲温度範囲 | 使用時: -10～80℃ (ただし、氷結しないこと） |
| 周囲湿度範囲 | 35～95%RH |
| 許容操作頻度 | 電気的: 20回/分以下 機械的: 120回/分以下 |
|---|---|
| 接触抵抗 (初期値) | 15mΩ以下 (内蔵スイッチ単体) |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | 同極端子間: AC1000V 50/60Hz 1min 各端子と非充電金属部間: AC2000V 50/60Hz 1min |
| 耐久性 | 電気的: 50万回以上 機械的: 1000万回以上 |
| 耐振動 | 誤動作: 10～55Hz 複振幅 1.5mm (自由状態、動作限度位置にて1ms以内) |
| 耐衝撃 | 耐久: 最大1000m/s2 |
| 保護構造 | IP67 |
| 動作に必要な力（OF） | 規格値 最大 1.67N |
|---|---|
| もどりの力（RF） | 規格値 最小 0.25N |
| 応差の動き（MD） | 規格値 最大 3mm |
| 動作後の動き（OT） | 規格値 最小 4mm |
| 動作位置（OP） | 規格値 25±1mm |
| 自由位置（FP） | 規格値 最大 36mm |
As of August 8, 2024

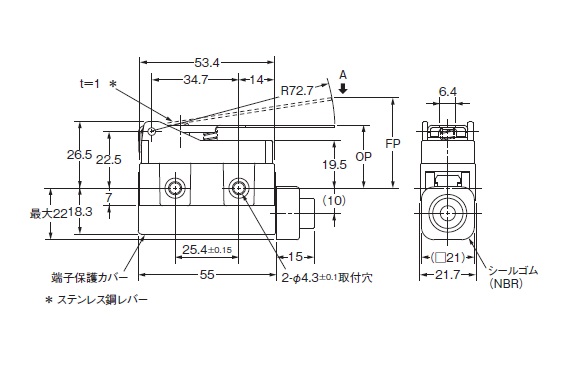

- 外形図
As of August 8, 2024

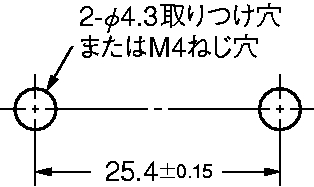

取りつけ穴加工図
As of August 8, 2024
- 回路構成
As of August 8, 2024
As of August 8, 2024
- 特性図
As of August 8, 2024

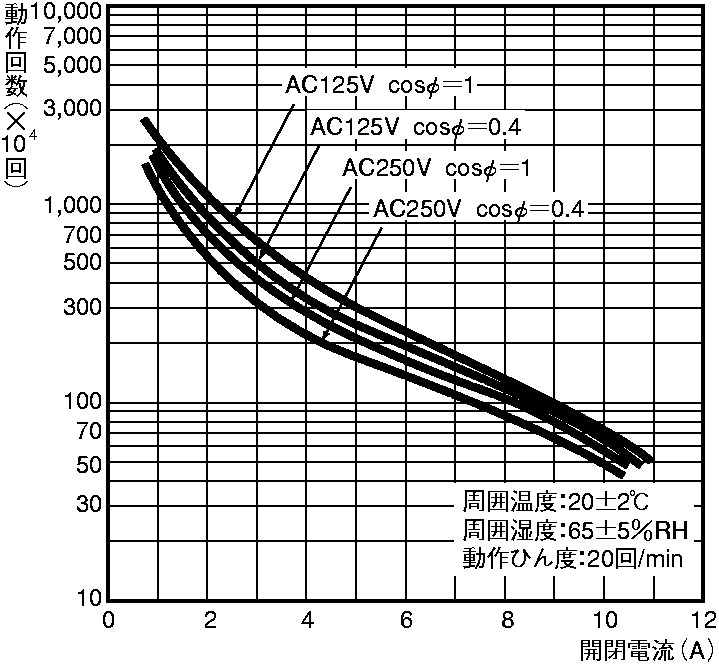

耐久曲線図
電気的:
As of August 8, 2024
