GlobalSHL-W155
Enclosed Switch
- 定格/仕様
As of March 17, 2025
| 形状・構造 | 汎用ヨコ型 |
|---|---|
| アクチュエータ | ヒンジ・レバー形 ステンレス鋼板レバー |
| 定格周波数 | 50/60Hz |
| 接点構成 | 1c |
| 負荷 | 一般負荷 |
| 開閉能力（AC） | 抵抗負荷: AC125V 10A/AC250V 10A/AC480V 2A ランプ負荷: AC125V 1.5A/AC250V 1.5A 誘導負荷: AC125V 3A/AC250V 2A 電動機負荷: AC125V 2.5A/AC250V 1.5A |
| 開閉能力（DC） | 抵抗負荷: DC8V 10A/DC14V 10A/DC30V 5A/DC125V 0.4A/DC250V 0.2A ランプ負荷: DC8V 2A/DC14V 2A/DC30V 1.5A/DC125V 0.4A/DC250V 0.2A 誘導負荷: DC8V 5A/DC14V 5A/DC30V 1.5A/DC125V 0.05A/DC250V 0.03A 電動機負荷: DC8V 2A/DC14V 2A/DC30V 1.5A/DC125V 0.05A/DC250V 0.03A |
| 許容突入電流 | 常時閉路: 最大15A 常時開路: 最大15A |
| 周囲温度範囲 | 使用時: -10～80℃ (ただし、氷結しないこと） |
| 周囲湿度範囲 | 35～95%RH |
| 許容操作速度 | 0.1mm/s～0.5m/s |
|---|---|
| 許容操作頻度 | 電気的: 30回/分以下 機械的: 120回/分以下 |
| 接触抵抗 (初期値) | 15mΩ以下 (内蔵スイッチ単体) |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | 同極端子間: AC1000V 50/60Hz 1min 各端子と非充電金属部間: AC2000V 50/60Hz 1min |
| インパルス耐電圧 | 各端子と非充電金属部間: 2.5kV |
| 耐久性 | 電気的: 50万回以上 機械的: 1000万回以上 |
| 耐振動 | 誤動作: 10～55Hz 複振幅 1.5mm |
| 耐衝撃 | 耐久: 最大1000m/s2 誤動作: 最大300m/s2 |
| 保護構造 | IP67 |
| 感電保護クラス | Class II (二重絶縁で接地不要) |
| 動作に必要な力（OF） | 規格値 最大 2.35N |
|---|---|
| もどりの力（RF） | 規格値 最小 0.44N |
| 動作までの動き（PT） | 規格値 最大 13mm |
| 応差の動き（MD） | 規格値 最大 4mm |
| 動作後の動き（OT） | 規格値 最小 5mm |
| 動作位置（OP） | 規格値 21.5±1mm |
| 自由位置（FP） | 規格値 最大 34.5mm |
As of March 17, 2025

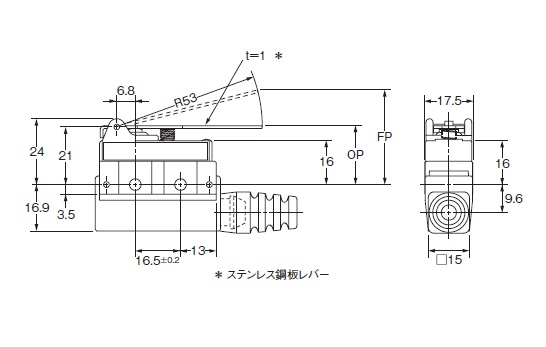

- 外形図
As of March 17, 2025

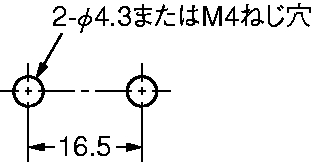

取りつけ穴加工図
As of March 17, 2025
- 回路構成
As of March 17, 2025
As of March 17, 2025
- 特性図
As of March 17, 2025

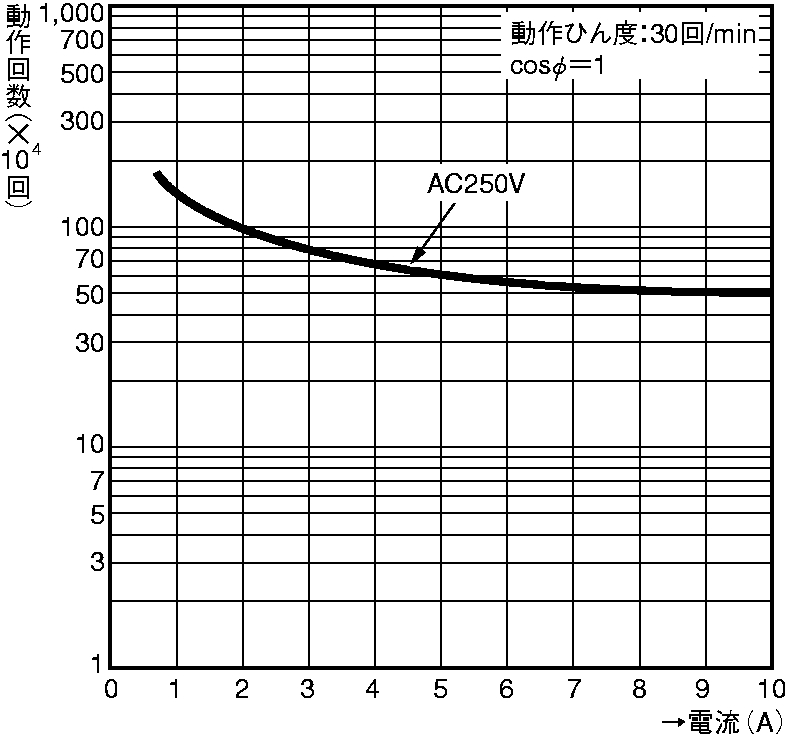

耐久曲線図
電気的:
As of March 17, 2025
