E2E-X3T1 2M

DC 2-Wire (PUR Cable/Self-diagnosis Output), AC 2-Wire and AC/DC 2-Wire


近接センサ, 円柱型（ネジつき）, 検出距離: 3mm, シールドタイプ, 直流交流両用2線式, NO, コード引き出しタイプ, 標準PVCコード（耐油）, 2m

検出ヘッドサイズ	M12
タイプ	円柱型（ネジつき）、シールドタイプ
電源の種類	直流交流両用2線式
検出距離	3mm ±10%
設定距離	0～2.4mm
動作モード	NO

Item list of E2E

定格/性能
外形図

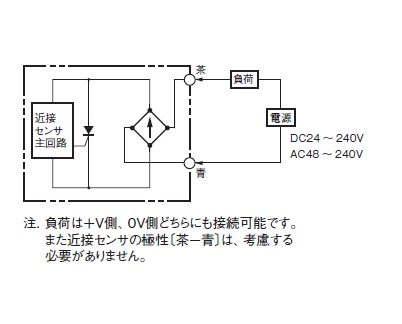

出力段回路図
相互干渉
周囲金属の影響

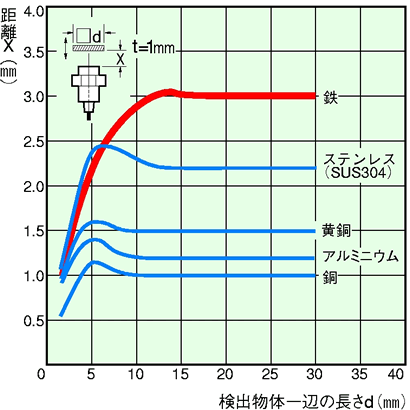

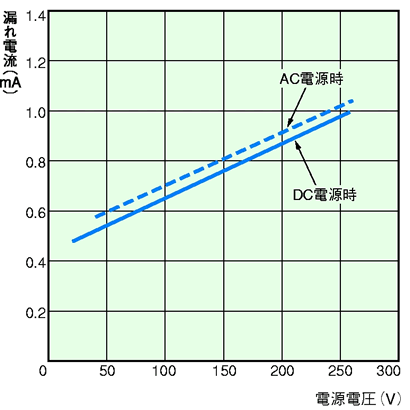

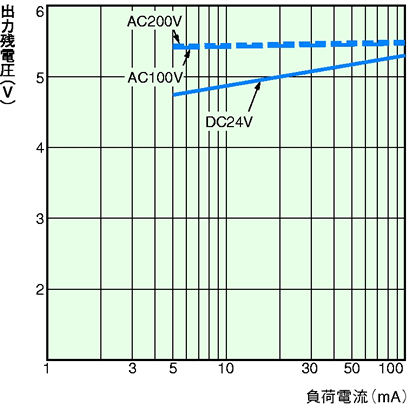

特性図

定格/性能

As of August 27, 2024


検出ヘッドサイズ	M12
タイプ	円柱型（ネジつき）、シールドタイプ
電源の種類	直流交流両用2線式
検出距離	3mm ±10%
設定距離	0～2.4mm
応差	検出距離の10%以下
検出可能物体	磁性金属(非磁性金属は検出距離が低下します)
標準検出物体	鉄12×12×1mm
応答周波数	DC: 1000Hz（平均値） AC: 25Hz（平均値）
電源電圧	DC24～240V AC48～240V
使用電圧範囲	DC20～264V AC40～264V
漏れ電流	AC時: 2mA以下 DC時: 1mA以下
制御出力（開閉容量）	5～100mA
制御出力（残留電圧）	DC6V以下 (負荷電流100mA、コード長2m時) AC10V以下 (負荷電流5mA、コード長2m時)
表示灯	動作表示灯(赤)、設定表示灯(緑)
動作モード	NO
保護回路	負荷短絡保護 (DC20～40V時のみ) サージ吸収
使用温度範囲	-25～70℃(ただし、氷結、結露しないこと)
保存温度範囲	-40～85℃(ただし、氷結、結露しないこと)
使用湿度範囲	35～95%RH (ただし、結露しないこと)
保存湿度範囲	35～95%RH (ただし、結露しないこと)
温度の影響	-25～+70℃の温度範囲内で、23℃時の検出距離の±10%以内
電圧の影響	定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±1%以内
絶縁抵抗	充電部一括とケース間: 50MΩ以上(DC500Vメガにて)
耐電圧	充電部一括とケース間: AC4000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 1000m/s² X、Y、Z各方向 10回
保護構造	IEC: IP67 社内規格: 耐油
接続方式	コード引き出しタイプ (2m)
質量	梱包状態: 約80g
材質	ケース: 黄銅ニッケルメッキ検出面: ポリブチレンテレフタレート (PBT) コード: 塩化ビニル (PVC) 締めつけナット: 黄銅ニッケルメッキ歯付座金: 鉄亜鉛メッキ
付属品	取扱説明書、締付ナット、歯付座金
