GlobalM16-TG-24D
Indicator (Cylindrical 16-dia.)
表示灯（丸胴形φ16）, 丸形, 緑, LED（AC/DC24V）, はんだづけ端子, IP40
| 種類 |
表示灯 |
|---|---|
| 胴体形状 |
丸胴形(φ16mm) |
| 照光部 |
丸形 緑 |
| 照光方式 |
LED |
| 端子仕様 |
はんだづけ端子 |
- 定格/性能
As of March 17, 2025
| 種類 | 表示灯 | |
|---|---|---|
| 胴体形状 | 丸胴形(φ16mm) | |
| 操作部 | 照光部形状 | 丸形 | 照光部色 | 緑 |
| ランプ | 照光部方式 | LED | ランプ色 | 緑 | 定格電圧 | AC/DC24V | 使用電圧 | AC/DC24V±5% | 定格電流 | 8mA |
| 接点定格 | 開閉能力(AC) | 抵抗負荷: AC125V 5A/AC250V 3A | 開閉能力(DC) | 抵抗負荷: DC30V 3A | 開閉能力説明 | 測定条件: 無振動・無衝撃状態、周囲温度 20±2℃、操作ひん度 20回/min |
| 端子仕様 | はんだづけ端子 | |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガ) | |
| 耐電圧 | 同極端子間: AC1000V 50/60Hz 1min 異極端子間: AC2000V 50/60Hz 1min 各端子とアース間: AC2000V 50/60Hz 1min ランプ端子間: AC1000V 50/60Hz 1min (LEDを取り付けない状態) | |
| 耐振動 | 10～55Hz 複振幅 1.5mm (誤動作1ms以内) | |
| 耐衝撃 | 耐久: 500m/s2 誤動作: 最大150m/s2 (誤動作1ms以内) | |
| 周囲温度範囲 | 使用時: -10～55℃ (ただし、氷結、結露しないこと) 保存時: -25～65℃ (ただし、氷結、結露しないこと) | |
| 周囲湿度範囲 | 使用時: 35～85%RH | |
| 保護構造 | IP40 | |
| 感電保護クラス | Class II | |
| PTI（トラッキング特性） | 175 | |
| 汚染度 | 3 (IEC60947-5-1) | |
As of March 17, 2025

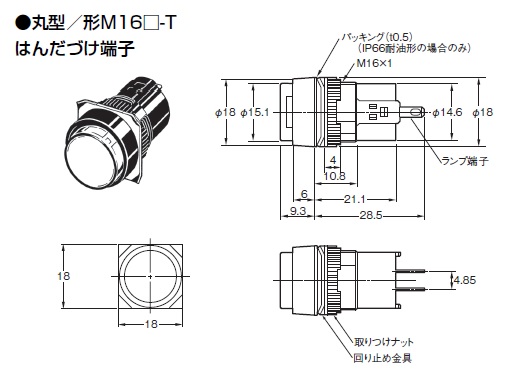

- 外形図
As of March 17, 2025
As of March 17, 2025

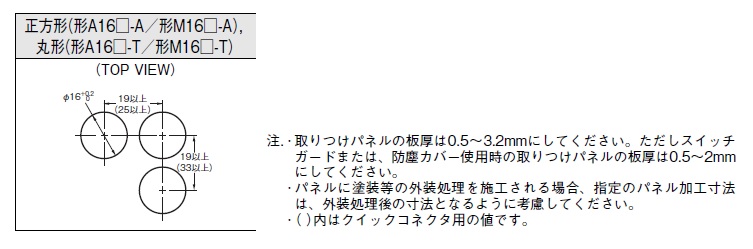

- 取りつけ穴加工図
As of March 17, 2025
As of March 17, 2025
